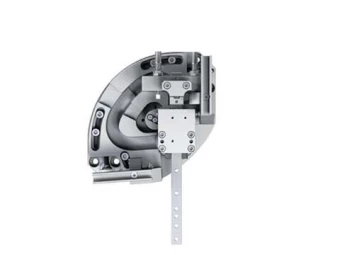

Модуль перемещения Festo HSW-12-AP-SD
Артикул: 540229
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
HSW
Наименование:
Модуль перемещения
Массо-габаритные и монтажные характеристики
Положение при сборке:
Любое
Размер:
12
Вес:
3.040 г
Тип крепления:
Со сквозным отверстием и центрирующей втулкой
Технические характеристики
Максимальный момент Mx:
1,5 Нм
Демпфирование:
CC: амортизаторы с обеих сторонПлавная характеристика
Теоретическое усилие при 6 бар:
35 Н
Присоединение 2:
M5
Тип конструкции:
линейная направляющая плюс поворотный подшипникПоворотный приводПоследовательность перемещения по направляющей
Максимальная эффективная нагрузка:
1 кг
Максимальный момент Mz:
1,5 Нм
Максимальный момент My:
1,5 Нм
Максимальный линейный ход при повороте на 90°:
142/142 мм
ход Z:
80 ... 100 мм
Точность повторения, крайние позиции:
+/-0,02 мм
Рабочий ход:
От 15 до 25 мм
Максимальное усилие в направлении Y:
35 Н
Определение позиции:
Для герконов
Минимальное время цикла:
0,8 с
Особенности материалов
Материал поворотного рычага:
Сталь с поверхностной закалкойПолированный
Материал крестообразной направляющей:
Закаленная сталь
Материал перемычки:
Алюминиевый сплавАнодированный
Материал регулировочного винта:
Легированная сталь
Замечания по материалу:
Соответствует директиве RoHS
Материал упоров:
Легированная сталь
Материал крышки:
Алюминиевый сплавАнодированный
Материал пружинной детали:
Легированная сталь
Материал монтажной плиты:
Алюминиевый сплавАнодированный
Материал рейки датчика:
Алюминиевый сплавАнодированный
Материал скобы:
Алюминиевый сплавАнодированный
Материал шлицевой направляющей плиты:
Сталь с поверхностной закалкойЗакаленный
Условия эксплуатации
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда:
Сжатый воздух и вода
Температура окружающей среды:
От 0 °C до +60 °C
