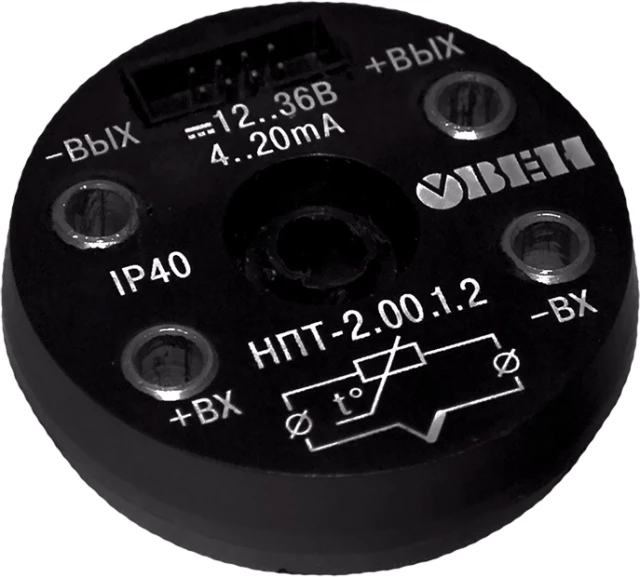

Нормирующий преобразователь ОВЕН НПТ-2-32-1-2

Артикул: 36406
Сравнения
Избранное
Производитель:
ОВЕН
Артикул:
36406
Наименование:
Нормирующий преобразователь

Перейти к описанию
5 064 ₽
Цена с НДС 20%
В корзине
2 недели

Описание и характеристики

Линейка нормирующих преобразователей для термометров сопротивления и термопар Owen

Нормирующий преобразователь Owen НПТ-2-32-1-2 — универсальный искрозащищенный нормирующий преобразователь сигналов датчиков температуры, расположенных во взрывоопасных зонах, в унифицированный сигнал постоянного тока 4…20 мА. Преобразователь предназначен для работы с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ 6651-2009.

Прибор позволяет унифицировать сигналы с различных датчиков температуры, привести их к единому виду (токовая петля «4…20мА»), а за счет встроенного барьера искрозащиты обеспечивает защиту от аварийного попадания высокого напряжения, исключает возможность появления искры во взрывоопасной зоне.

Основные функции

Прибор осуществляет преобразование сигналов термодатчиков в унифицированный сигнал 0(4)...20мА. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

Особенности

  • преобразователь выполнен с взрывозащитой вида «искробезопасная электрическая цепь» (i), уровнем взрывозащищенности (с) категории IIС — [Ехic]IIC;
  • высокая надежность — соответствие ГОСТ Р 51522-99 по ЭМС, класс А;
  • высокая точность преобразования — 0.1%;
  • высокая разрешающая способность: для ТС — 15 бит, для ТП — 14 бит;
  • универсальный вход;
  • гальваническая развязка входных измерительных цепей, относительно цепей питания и выходных цепей формирования тока..

Эксплуатация

Прибор поддерживает большинство известных типов термодатчиков: 50(100)М, 50(100)П, Cu50(100), Pt50(100), 500(1000)П, Pt500(1000), Н100, ХА(К), ХК(L), ТЖК(J), ТНН(N), ТПП(S), ТПП(R)) и термопар (ТПР(В), ТВР(А-1, А-2, А-3), ТМК(Т). Настройка типа датчика, диапазона преобразования и других параметров осуществляется по интерфейсу USB 2.0 Full Speed.

Средняя наработка на отказ — не менее 500 000 часов. Средний срок службы — не менее 12 лет.

Исполнение

Крепление на DIN-рейку.

Где применяются?

Область применения — согласно маркировке взрывозащиты и нормативным документам, регламентирующим применение электрооборудования, расположенного вне взрывоопасной зоны и связанного искробезопасными внешними цепями с электротехническими устройствами, установленными во взрывоопасных зонах.

Преобразователи могут быть использованы во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах.

— универсальный преобразователь сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.

Используется совместно с входными датчиками. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

Основные функции

Преобразование сигналов термометров сопротивлений и термопар в унифицированные нормированные сигналы тока и напряжения:

  • НПТ-1 — 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный);
  • НПТ-2, НПТ-3 — 4…20 мА.

Особенности

  • совместимы с термометрами сопротивления и термопарами;
  • выходной сигнал активный, не требует внешнего источника питания (НПТ-1К);
  • устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А);
  • тип датчика — ТС, ТП.

Эксплуатация

  • настройка типа датчика и диапазона преобразования температуры через USB-порт;
  • межпроверочный интервал составляет 2 года;
  • НПТ-1К.Ех и НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).

Исполнение

Преобразователи ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку и в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении.

Где применяются?

Нормирующие преобразователи используются для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, в сельском и коммунальном хозяйстве.

Комплектность

  • Прибор;
  • Руководство по эксплуатации;
  • Паспорт и Гарантийный талон;
  • Крепеж – 1 комплект (только в НПТ-3 и НПТ-3.Ех);
  • Методика поверки (по требованию заказчика).

Основные характеристики

Серия товара:
НПТ
Наименование:
Нормирующий преобразователь

Технические характеристики

Тип подключения питания:
От цепи выходного сигнала 4…20 мА
Конструктивное исполнение:
Монтаж в головку датчика отечественной конструкции
Диапазон допустимых напряжений питания:
От 12 В до 36 В
Класс защиты:
IP40
Габаритные размеры:
Ø45×13 мм
Диапазон (заводская настройка):
От 0°С до+150°С
Разрядность АЦП при работе с термометрами сопротивления:
Не менее 15 бит
Номинальное значение напряжения питания:
24 В
Пульсации выходного сигнала:
0,12 мА
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В):
1250 Ом
Разрядность ЦАП:
Не менее 12 бит
Тип выходного сигнала:
Унифицированный сигнал постоянного тока 4 - 20 мА
Время установления выходного сигнала после скачкообразного изменения входного:
Не более 1 с
Функция преобразования входных сигналов:
Линейная

Массо-габаритные и монтажные характеристики

Вес:
Не более 0,1 кг
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
