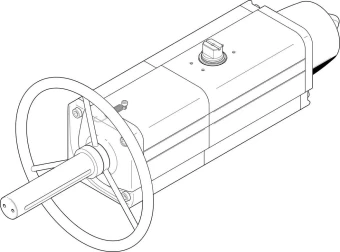

Неполноповоротный привод Festo DAPS-0480-090-RS4-F14-MW
Артикул: 8005057
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Неполноповоротный привод
Серия товара:
DAPS
Группа:
Неполноповоротные
Тип оборудования:
Приводы
Стандарты
Фитинги соответствуют стандарту:
ISO 5211
Подключение распределителя по стандарту:
VDI/VDE 3845 (NAMUR)
Технические характеристики
Момент пружинного возврата с углом поворота 50°:
240 Нм
Момент пружинного возврата с углом поворота 0°:
320 Нм
Усилие пружины:
4
Момент при номинальном рабочем давлении с углом поворота 90°:
320 Нм
Присоединение 2:
1/4
Момент при номинальном рабочем давлении с углом поворота 50°:
240 Нм
Момент при указанном рабочем давлении и угле поворота 0°:
480 Нм
Определение позиции:
Без
Демпфирование:
Без демпфирования
Размер привода:
480
Давление для сжатия пружины:
5,6 бар
Тип конструкции:
Yoke - кинематика
Расход воздуха при 6 бар за цикл 0°-90°-0°:
16,8 л
Момент пружинного возврата для 90°:
480 Нм
Угол поворота:
92°
Замечание относительно диапазона настроек конечной позиции:
Регулируется одна выбираемая конечная позиция
Номинальное рабочее давление:
5,6 бар
Закрывание:
Закрывается вправо
Массо-габаритные и монтажные характеристики
Вес:
28100 г
Размер ISO-фланца:
F14
Положение при сборке:
Любое
Глубина присоединения вала:
38,5 мм
Тип резьбы:
G
Присоединение вала:
V36
Особенности материалов
Марка материала вала:
1.4305
Замечания по материалу:
Соответствует директиве RoHS
Материал корпуса:
Алюминиевый сплав
Материал уплотнения:
FPM (Фторкаучук)NBR (Бутадиен-нитрильный каучук)PUR
Материал вала:
Легированная сталь
Материал крышки:
Алюминиевый сплав
Материал винтов:
Легированная сталь
Условия эксплуатации
Сопротивление коррозии:
2 - Средняя стойкость к коррозии
Взрывобезопасная температура окружающей среды:
-50°C ≤ Ta ≤ +60°C
Категория ATEX (Пыль):
II 2D
Обозначение CE:
В соответствии с директивой EU по взрывозащите (ATEX)
Взрывозащита типа (Пыль):
c TX X
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Максимальное рабочее давление:
8 бар
Взрывозащита типа (Газ):
c TX X
Минимальное рабочее давление:
5,6 бар
Температура окружающей среды:
От -20 °C до +80 °C
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Уровень целостности безопасности (SIL):
Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
Категория ATEX (Газ):
II 2G
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
