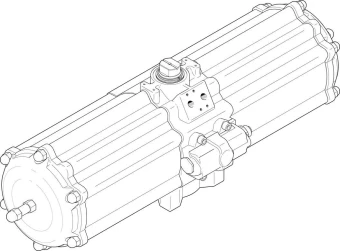

Неполноповоротный привод Festo DAPS-1920-090-RS4-F16-T6
Артикул: 553246
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Неполноповоротный привод
Тип оборудования:
Приводы
Группа:
Неполноповоротные
Серия товара:
DAPS
Стандарты
Фитинги соответствуют стандарту:
ISO 5211
Подключение распределителя по стандарту:
VDI/VDE 3845 (NAMUR)
Особенности материалов
Материал корпуса:
Алюминиевый сплав
Марка материала вала:
1.4305
Материал крышки:
Алюминиевый сплав
Материал вала:
Легированная сталь
Материал винтов:
Легированная сталь
Замечания по материалу:
Соответствует директиве RoHS
Материал уплотнения:
FVMQ (Cиликоновый каучук)PTFE с армированием
Массо-габаритные и монтажные характеристики
Размер ISO-фланца:
F16
Вес:
67000 г
Тип резьбы:
G
Глубина присоединения вала:
49 мм
Присоединение вала:
V46
Положение при сборке:
Любое
Условия эксплуатации
Категория ATEX (Пыль):
II 2D
Максимальное рабочее давление:
8 бар
Обозначение CE:
В соответствии с директивой EU по взрывозащите (ATEX)
Взрывозащита типа (Пыль):
c TX X
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды:
От 0 °C до +60 °C
Категория ATEX (Газ):
II 2G
Взрывозащита типа (Газ):
c TX X
Сопротивление коррозии:
3 - Высокая стойкость к коррозии
Взрывобезопасная температура окружающей среды:
-50°C ≤ Ta ≤ +60°C
Уровень целостности безопасности (SIL):
Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Минимальное рабочее давление:
5,6 бар
Примечание по моменту:
Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Технические характеристики
Момент при указанном рабочем давлении и угле поворота 0°:
1920 Нм
Размер привода:
1920
Присоединение 2:
3/8
Момент пружинного возврата с углом поворота 0°:
1.280 Нм
Номинальное рабочее давление:
5,6 бар
Диапазон настройки конечного положения при 90°:
От 85 до 95 °
Диапазон настройки конечного положения при 0°:
От -5 до 5 °
Демпфирование:
Без демпфирования
Закрывание:
Закрывается вправо
Момент пружинного возврата для 90°:
1.920 Нм
Момент при номинальном рабочем давлении с углом поворота 90°:
1280 Нм
Давление для сжатия пружины:
5,6 бар
Расход воздуха при 6 бар за цикл 0°-90°-0°:
87,5 л
Угол поворота:
90°
Определение позиции:
Без
Усилие пружины:
4
Момент пружинного возврата с углом поворота 50°:
960 Нм
Тип конструкции:
Yoke - кинематика
Момент при номинальном рабочем давлении с углом поворота 50°:
960 Нм
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
