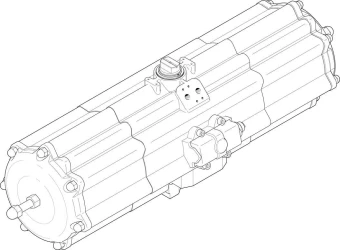

Неполноповоротный привод Festo DAPS-2880-090-RS3-F16-T6
Артикул: 553228
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Тип оборудования:
Приводы
Серия товара:
DAPS
Группа:
Неполноповоротные
Наименование:
Неполноповоротный привод
Особенности материалов
Материал крышки:
Алюминиевый сплав
Материал уплотнения:
FVMQ (Cиликоновый каучук)PTFE с армированием
Материал вала:
Легированная сталь
Материал винтов:
Легированная сталь
Замечания по материалу:
Соответствует директиве RoHS
Материал корпуса:
Алюминиевый сплав
Марка материала вала:
1.4305
Технические характеристики
Расход воздуха при 6 бар за цикл 0°-90°-0°:
147 л
Диапазон настройки конечного положения при 90°:
От 85 до 95 °
Момент при номинальном рабочем давлении с углом поворота 90°:
2640 Нм
Тип конструкции:
Yoke - кинематика
Давление для сжатия пружины:
4,2 бар
Момент пружинного возврата для 90°:
2.160 Нм
Закрывание:
Закрывается вправо
Усилие пружины:
3
Момент при указанном рабочем давлении и угле поворота 0°:
3360 Нм
Демпфирование:
Без демпфирования
Момент при номинальном рабочем давлении с углом поворота 50°:
1.800 Нм
Момент пружинного возврата с углом поворота 50°:
1.080 Нм
Диапазон настройки конечного положения при 0°:
От -5 до 5 °
Угол поворота:
90°
Определение позиции:
Без
Размер привода:
2880
Номинальное рабочее давление:
5,6 бар
Присоединение 2:
3/8
Момент пружинного возврата с углом поворота 0°:
1.440 Нм
Массо-габаритные и монтажные характеристики
Тип резьбы:
G
Положение при сборке:
Любое
Глубина присоединения вала:
49,5 мм
Присоединение вала:
V46
Размер ISO-фланца:
F16
Вес:
117000 г
Условия эксплуатации
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Сопротивление коррозии:
3 - Высокая стойкость к коррозии
Минимальное рабочее давление:
4,2 бар
Взрывобезопасная температура окружающей среды:
-50°C ≤ Ta ≤ +60°C
Взрывозащита типа (Газ):
c TX X
Категория ATEX (Пыль):
II 2D
Категория ATEX (Газ):
II 2G
Примечание по моменту:
Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Температура окружающей среды:
От 0 °C до +60 °C
Уровень целостности безопасности (SIL):
Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Максимальное рабочее давление:
8 бар
Взрывозащита типа (Пыль):
c TX X
Обозначение CE:
В соответствии с директивой EU по взрывозащите (ATEX)
Стандарты
Подключение распределителя по стандарту:
VDI/VDE 3845 (NAMUR)
Фитинги соответствуют стандарту:
ISO 5211
