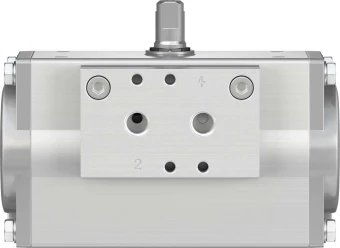

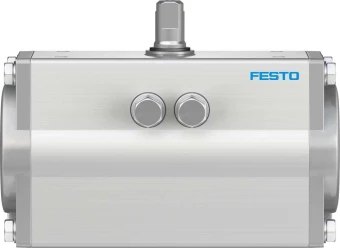

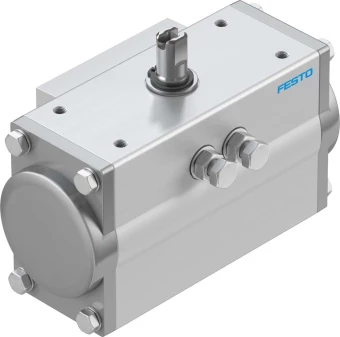

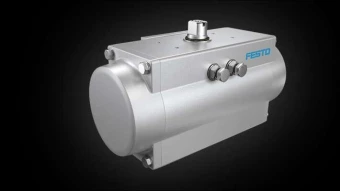

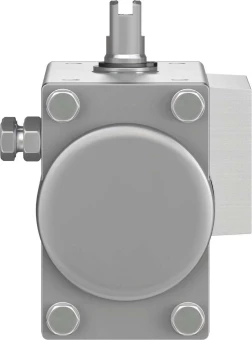

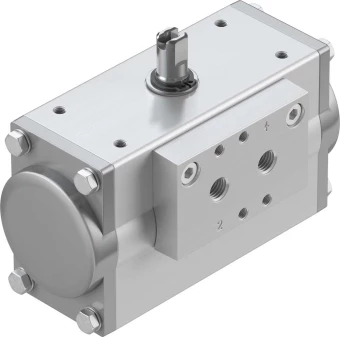

Неполноповоротный привод Festo DFPD-10-RP-90-RD-F04-R3-EP
Артикул: 8048012
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Группа:
Неполноповоротные
Наименование:
Неполноповоротный привод
Тип оборудования:
Приводы
Серия товара:
DFPD
Массо-габаритные и монтажные характеристики
Глубина присоединения вала:
10,7 мм
Присоединение вала:
V9
Вес:
965 г
Размер ISO-фланца:
F04
Тип резьбы:
G
Положение при сборке:
Любое
Условия эксплуатации
Обозначение CE:
В соответствии с директивой EU по взрывозащите (ATEX)
Температура окружающей среды:
От -20 °C до +80 °C
Взрывобезопасная температура окружающей среды:
-20°C ≤ Ta ≤ +80°C
Категория ATEX (Газ):
II 2G
Взрывозащита типа (Пыль):
c 105°C X
Примечание по рабочей среде:
Температура точки росы на 10°C ниже температуры окружающей/Рабочей средыВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Категория ATEX (Пыль):
II 2D
Максимальное рабочее давление:
8 бар
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по моменту:
Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Взрывозащита типа (Газ):
c T4 X
Минимальное рабочее давление:
2 бар
Стандарты
Подключение позиционера и датчика положения соответствует стандарту:
VDI/VDE 3845 размер AA 1
Фитинги соответствуют стандарту:
ISO 5211
Подключение распределителя по стандарту:
VDI/VDE 3845 (NAMUR)
Особенности материалов
Марка материала винта:
1.4301
Материал кулачка:
Отливка из нержавеющей стали
Марка материала вала:
1.4305
Материал крышки:
Алюминиевое литье под давлениепокрытый
Марка материала корпуса:
EN AW-6063-T6
Материал вала:
Легированная сталь, нержавеющая
Номер материала штока:
EN AC-46100-D
Материал соединительной плиты:
Алюминиевый сплавАнодированный
Номер материала монтажной плиты:
EN AW-6063-T6
Материал корпуса:
Алюминиевый анодированный сплав
Материал подшипника:
POM (Полиформальдегид)
Замечания по материалу:
Соответствует директиве RoHS
Номер материала крышки:
EN AC-46100-D
Номер материала кулачка:
1.4308
Материал винтов:
Легированная сталь, нержавеющая
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Технические характеристики
Присоединение 2:
1/8
Диапазон настройки конечного положения при 0°:
От -5 до 5 °
Закрывание:
Закрывается вправо
Определение позиции:
Оптический
Угол поворота:
90°
Расход воздуха при 6 бар за цикл 0°-90°-0°:
1 л
Номинальное рабочее давление:
5,5 бар
Момент при указанном рабочем давлении и угле поворота 0°:
10,3 Нм
Размер привода:
10
Диапазон настройки конечного положения при 90°:
От -5 до 5 °
Момент при номинальном рабочем давлении с углом поворота 90°:
10,3 Нм
Демпфирование:
Без демпфирования
Тип конструкции:
Рейка и шестерня
