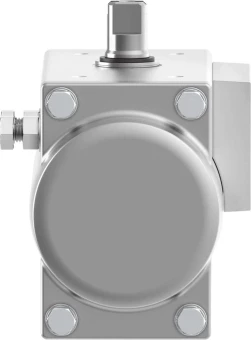

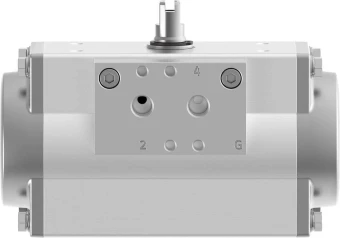

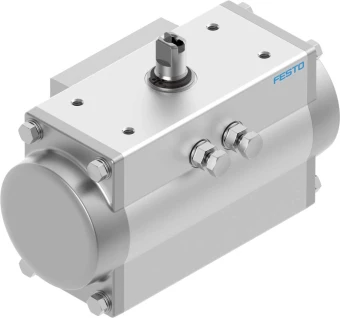

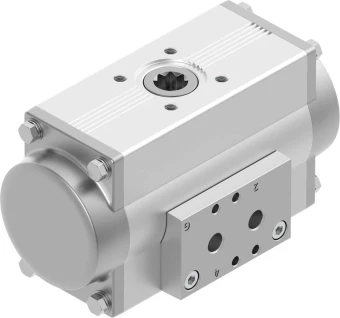

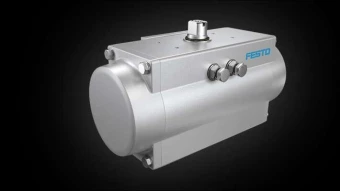

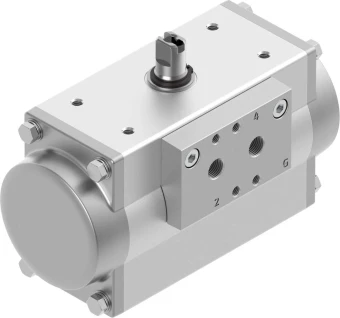

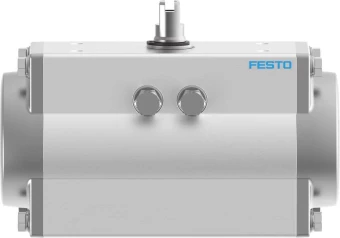

Неполноповоротный привод Festo DFPD-20-RP-90-RS30-F03-R3-EP
Артикул: 8047646
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Неполноповоротный привод
Тип оборудования:
Приводы
Серия товара:
DFPD
Группа:
Неполноповоротные
Особенности материалов
Материал корпуса:
Алюминиевый анодированный сплав
Материал крышки:
Алюминиевое литье под давлениепокрытый
Материал подшипника:
POM (Полиформальдегид)
Марка материала корпуса:
EN AW-6063-T6
Марка материала винта:
1.4301
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Материал пружины:
Пружинная Сталь
Материал вала:
Легированная сталь, нержавеющая
Номер материала кулачка:
1.4308
Номер материала монтажной плиты:
EN AW-6063-T6
Материал винтов:
Легированная сталь, нержавеющая
Материал кулачка:
Отливка из нержавеющей стали
Замечания по материалу:
Соответствует директиве RoHS
Марка материала вала:
1.4305
Номер материала крышки:
EN AC-46100-D
Материал соединительной плиты:
Алюминиевый сплавАнодированный
Номер материала штока:
EN AC-46100-D
Технические характеристики
Размер привода:
20
Демпфирование:
Без демпфирования
Диапазон настройки конечного положения при 90°:
От -5 до 5 °
Момент пружинного возврата для 90°:
7,1 Нм
Момент при указанном рабочем давлении и угле поворота 0°:
7,4 Нм
Тип конструкции:
Рейка и шестерня
Номинальное рабочее давление:
3 бар
Угол поворота:
90°
Момент при номинальном рабочем давлении с углом поворота 90°:
3,8 Нм
Закрывание:
Закрывается вправо
Диапазон настройки конечного положения при 0°:
От -5 до 5 °
Присоединение 2:
1/8
Момент пружинного возврата с углом поворота 0°:
3,6 Нм
Определение позиции:
Оптический
Расход воздуха при 6 бар за цикл 0°-90°-0°:
0,8 л
Стандарты
Фитинги соответствуют стандарту:
ISO 5211
Подключение распределителя по стандарту:
VDI/VDE 3845 (NAMUR)
Подключение позиционера и датчика положения соответствует стандарту:
VDI/VDE 3845 размер AA 1
Условия эксплуатации
Максимальное рабочее давление:
8 бар
Взрывозащита типа (Газ):
c T4 X
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Категория ATEX (Пыль):
II 2D
Минимальное рабочее давление:
2 бар
Примечание по рабочей среде:
Температура точки росы на 10°C ниже температуры окружающей/Рабочей средыВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Взрывозащита типа (Пыль):
c 105°C X
Примечание по моменту:
Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Взрывобезопасная температура окружающей среды:
-20°C ≤ Ta ≤ +80°C
Температура окружающей среды:
От -20 °C до +80 °C
Обозначение CE:
В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Газ):
II 2G
Массо-габаритные и монтажные характеристики
Размер ISO-фланца:
F03
Тип резьбы:
G
Положение при сборке:
Любое
Вес:
1371 г
Присоединение вала:
V9
Глубина присоединения вала:
10,7 мм
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
