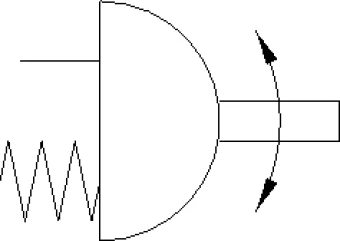

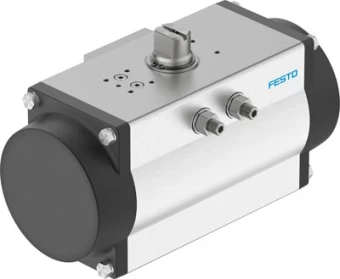

Неполноповоротный привод Festo DFPD-300-RP-90-RS45-F10-R3-C-VDE2
Артикул: 8102858
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Группа:
Неполноповоротные
Тип оборудования:
Приводы
Серия товара:
DFPD
Наименование:
Неполноповоротный привод
Массо-габаритные и монтажные характеристики
Глубина присоединения вала:
24 мм
Тип резьбы:
G
Положение при сборке:
Любое
Присоединение вала:
T22
Вес:
12463 г
Размер ISO-фланца:
F10
Особенности материалов
Материал кулачка:
Сталь
Материал подшипника:
POM (Полиформальдегид)
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Материал соединительной плиты:
Алюминиевый анодированный сплав
Материал крышки:
Литой алюминий с покрытием
Материал вала:
Легированная сталь, нержавеющая
Материал винтов:
Легированная сталь, нержавеющая
Материал поршня:
Алюминиевое литье под давление
Материал пружины:
Пружинная сталь
Материал корпуса:
Алюминиевый анодированный сплав
Замечания по материалу:
Соответствует директиве RoHS
Технические характеристики
Диапазон настройки конечного положения при 0°:
От -5° до 5°
Диапазон настройки конечного положения при 90°:
От -5° до 5°
Тип конструкции:
Рейка и шестерня
Закрывание:
Вправо
Присоединение 2:
1/4
Угол поворота:
90°
Момент при указанном рабочем давлении и угле поворота 0°:
165,7 Нм
Момент при номинальном рабочем давлении с углом поворота 90°:
86,4 Нм
Номинальное рабочее давление:
4,5 бар
Размер привода:
300
Расход воздуха при 6 бар за цикл 0°-90°-0°:
11 l
Момент пружинного возврата с углом поворота 0°:
81,3 Нм
Момент пружинного возврата для 90°:
160,6 Нм
Условия эксплуатации
Температура окружающей среды:
От -20 °C до +80 °C
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Минимальное рабочее давление:
2 бар
Температура хранения:
От -20 °C до +60 °C
Категория ATEX (Газ):
II 2G
Взрывозащита типа (Пыль):
Ex h IIIC T105°C Db X
Взрывозащита типа (Газ):
Ex h IIC T4 Gb X
Взрывобезопасная температура окружающей среды:
-20°C≤Ta≤+80°C
Примечание по рабочей среде:
Температура точки росы на 10°C ниже температуры окружающей/рабочей средыВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Максимальное рабочее давление:
8 бар
Категория ATEX (Пыль):
II 2D
Обозначение CE:
В соответствии с директивой EU по взрывозащите (ATEX)
Примечание по моменту:
Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Стандарты
Подключение распределителя по стандарту:
VDI/VDE 3845 (NAMUR)
Подключение позиционера и датчика положения соответствует стандарту:
VDI/VDE 3845 размер AA 2
Фитинги соответствуют стандарту:
ISO 5211
Сертификационный департамент:
TÜV Rheinland
