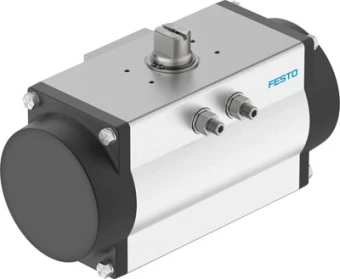

Неполноповоротный привод Festo DFPD-N-480-RP-90-RS35-F12-R3-C
Артикул: 8102863
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Группа:
Неполноповоротные
Серия товара:
DFPD
Тип оборудования:
Приводы
Наименование:
Неполноповоротный привод
Массо-габаритные и монтажные характеристики
Глубина присоединения вала:
29 мм
Вес:
17498 г
Положение при сборке:
Любое
Тип резьбы:
NPT
Присоединение вала:
T27
Размер ISO-фланца:
F12
Стандарты
Подключение распределителя по стандарту:
VDI/VDE 3845 (NAMUR)
Фитинги соответствуют стандарту:
ISO 5211
Подключение позиционера и датчика положения соответствует стандарту:
VDI/VDE 3845 размер AA 2
Сертификационный департамент:
TÜV Rheinland
Технические характеристики
Момент пружинного возврата для 90°:
196,1 Нм
Диапазон настройки конечного положения при 0°:
От -5° до 5°
Момент пружинного возврата с углом поворота 0°:
99,2 Нм
Закрывание:
Вправо
Номинальное рабочее давление:
3,5 бар
Тип конструкции:
Рейка и шестерня
Диапазон настройки конечного положения при 90°:
От -5° до 5°
Момент при номинальном рабочем давлении с углом поворота 90°:
105,6 Нм
Присоединение 2:
1/4
Расход воздуха при 6 бар за цикл 0°-90°-0°:
17,2 l
Угол поворота:
90°
Размер привода:
480
Момент при указанном рабочем давлении и угле поворота 0°:
202,4 Нм
Особенности материалов
Материал кулачка:
Сталь
Замечания по материалу:
Соответствует директиве RoHS
Материал соединительной плиты:
Алюминиевый анодированный сплав
Материал пружины:
Пружинная сталь
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Материал подшипника:
POM (Полиформальдегид)
Материал поршня:
Алюминиевое литье под давление
Материал крышки:
Литой алюминий с покрытием
Материал вала:
Легированная сталь, нержавеющая
Материал корпуса:
Алюминиевый анодированный сплав
Материал винтов:
Легированная сталь, нержавеющая
Условия эксплуатации
Примечание по моменту:
Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Температура окружающей среды:
От -20 °C до +80 °C
Обозначение CE:
В соответствии с директивой EU по взрывозащите (ATEX)
Температура хранения:
От -20 °C до +60 °C
Примечание по рабочей среде:
Температура точки росы на 10°C ниже температуры окружающей/рабочей средыВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Минимальное рабочее давление:
2 бар
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Взрывобезопасная температура окружающей среды:
-20°C≤Ta≤+80°C
Категория ATEX (Газ):
II 2G
Категория ATEX (Пыль):
II 2D
Взрывозащита типа (Пыль):
Ex h IIIC T105°C Db X
Максимальное рабочее давление:
8 бар
Взрывозащита типа (Газ):
Ex h IIC T4 Gb X
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
