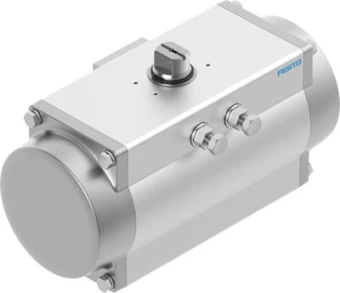

Неполноповоротный привод Festo DFPD-N-80-RP-90-RS60-F0507-R3-EP
Артикул: 8066445
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Неполноповоротный привод
Серия товара:
DFPD
Тип оборудования:
Приводы
Группа:
Неполноповоротные
Технические характеристики
Определение позиции:
Оптический
Расход воздуха при 6 бар за цикл 0°-90°-0°:
3,1 л
Момент при номинальном рабочем давлении с углом поворота 90°:
31,5 Нм
Закрывание:
Закрывается вправо
Момент пружинного возврата для 90°:
58,4 Нм
Размер привода:
80
Тип конструкции:
Рейка и шестерня
Номинальное рабочее давление:
6 бар
Угол поворота:
90°
Диапазон настройки конечного положения при 90°:
От -5 до 5 °
Демпфирование:
Без демпфирования
Присоединение 2:
1/8
Момент при указанном рабочем давлении и угле поворота 0°:
60,3 Нм
Диапазон настройки конечного положения при 0°:
От -5 до 5 °
Момент пружинного возврата с углом поворота 0°:
29,6 Нм
Стандарты
Фитинги соответствуют стандарту:
ISO 5211
Подключение распределителя по стандарту:
VDI/VDE 3845 (NAMUR)
Подключение позиционера и датчика положения соответствует стандарту:
VDI/VDE 3845 размер AA 1
Условия эксплуатации
Категория ATEX (Газ):
II 2G
Примечание по моменту:
Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Взрывобезопасная температура окружающей среды:
-20°C ≤ Ta ≤ +80°C
Максимальное рабочее давление:
8 бар
Минимальное рабочее давление:
2 бар
Примечание по рабочей среде:
Температура точки росы на 10°C ниже температуры окружающей/Рабочей средыВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Взрывозащита типа (Пыль):
c 105°C X
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Взрывозащита типа (Газ):
c T4 X
Обозначение CE:
В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль):
II 2D
Температура окружающей среды:
От -20 °C до +80 °C
Особенности материалов
Материал соединительной плиты:
Алюминиевый сплавАнодированный
Номер материала штока:
EN AC-46100-D
Номер материала монтажной плиты:
EN AW-6063-T6
Материал винтов:
Легированная сталь, нержавеющая
Марка материала корпуса:
EN AW-6063-T6
Материал корпуса:
Алюминиевый анодированный сплав
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Материал пружины:
Пружинная Сталь
Номер материала кулачка:
1.4308
Замечания по материалу:
Соответствует директиве RoHS
Материал вала:
Легированная сталь, нержавеющая
Материал подшипника:
POM (Полиформальдегид)
Материал крышки:
Алюминиевое литье под давлениепокрытый
Марка материала вала:
1.4305
Марка материала винта:
1.4301
Материал кулачка:
Отливка из нержавеющей стали
Номер материала крышки:
EN AC-46100-D
Массо-габаритные и монтажные характеристики
Размер ISO-фланца:
F05; F07
Положение при сборке:
Любое
Вес:
3960 г
Присоединение вала:
V17
Тип резьбы:
NPT
Глубина присоединения вала:
19,3 мм
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
