Панель оператора программируемая (панельный контроллер) ОВЕН СПК110

Артикул: 80699

Сравнения

Избранное

Производитель:

ОВЕН

Артикул:

80699

Наименование:

Сенсорный панельный контроллер

Перейти к описанию

63 840 ₽

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

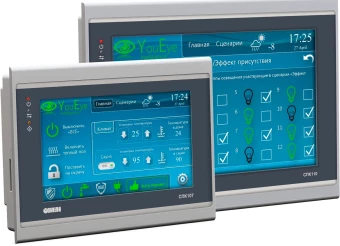

Сенсорный панельный контроллер Owen СПК110 — сенсорный панельный контроллер с Ethernet (программируемая панель оператор). Объединяет функции программируемого контроллера и панели оператора в одном корпусе (ПЛК+HMI). Используется для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Основные функции

управление объектом;
отображение состояния управляемого объекта в режиме реального времени, с использованием графических пиктограмм (индикаторы, линейки, условные обозначения оборудования и т. д.);
отображение сенсорных элементов, с помощью которых оператор непосредственно управляет функционированием объекта;
управление функционированием других приборов посредством интерфейсов связи;
запись и чтение значений других устройств, к которым подключается прибор.

Особенности

разработка алгоритмов управления и визуализации в единой среде программирования;li>
сенсорный резистивный дисплей 7” или 10.2” (800×480);

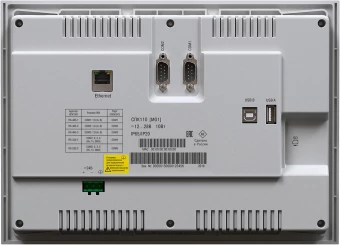

широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт;
поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, возможность реализации нестандартных протоколов;
возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей;
поддержка web-визуализации;
интеграция с облачным сервисом OwenCloud;
встроенная операционная система Linux;
гибко настраиваемый сторожевой таймер (WatchDog);
поддержка протоколов NTP, FTP;
расширение количества точек ввода/вывода путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов;

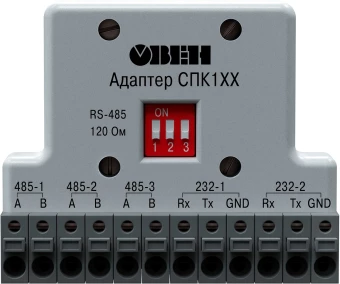

в комплект поставки входит переходник «DB9 — клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели);
полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов);
поддержка прямого подключения устройств через порт USB-A — мышь, клавиатура.

Эксплуатация

Проект функционирования прибора создается на ПК в CODESYS V3.5 SP11 Patch 5 под конкретную задачу и загружается в энергонезависимую память прибора.

Исполнение

Приборы выполнены в корпусе для щитового крепления.

Где применяются?

Приборы могут использоваться в системах автоматического управления технологическим оборудованием в промышленности, жилищно-коммунальном и сельском хозяйстве в качестве устройства отображения, мониторинга и управления ходом технологических процессов.

Рекомендуются к использованию:

в системах HVAC;
в сфере ЖКХ (ИТП, ЦТП);
в АСУ водоканалов;
для управления климатическим оборудованием;
в сфере производства строительных материалов.

Комплектность

Прибор СПК1хх;
Руководство по эксплуатации;
Паспорт и Гарантийный талон;
Адаптер СПК1XX;
Комплект крепежных элементов;
Кабель USB для загрузки ПО.

Основные характеристики

Серия товара:

СПК1хх

Наименование:

Сенсорный панельный контроллер

Массо-габаритные и монтажные характеристики

Вес:

1,5 кг

Дополнительные характеристики

Тип дисплея:

TFT LCD

Технические характеристики

Оперативная память (DDR3):

512 Мб

Класс защиты:

IP65

Тип вентиляции:

Естественная

Максимальный пусковой потребляемый ток:

14 А

Протоколы передачи данных:

ОВЕН, Modbus RTU, Modbus ASCII

Диагональ:

10,2’’

Максимальная потребляемая мощность:

10 Вт

Интерфейсы:

RS-232, RS-485, Ethernet, USB Device, USB Host, SD

Виброустойчивость:

От 10 Гц до 25 Гц

Габаритные размеры:

277 × 200 × 39 мм

Процессор:

TI Sitara 600 MHz ARM Cortex™-A8 Core

Допустимое число циклов перезаписи Flash-памяти:

75 000 на блок данных

Диапазон питающего напряжения:

От 12 В до 28 В

Память Retain-переменных (MRAM):

64 Кб

Версия ОС:

Linux 4.9.59-rt23

Рабочая зона:

221,80×131,52 мм

Тип подсветки:

LED

Разрешение:

800

Тип корпуса:

Щитовой

Звук:

Пьезоизлучатель, с возможностью управления из программы

Установочные размеры:

258×177×33 мм

Угол обзора слева/справа/сверху/снизу:

Среда программирования:

CODESYS V3.5 SP11 Patch 5

Номинальное напряжение питания:

24 В

Электрические характеристики

Частота:

600 МГц

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
