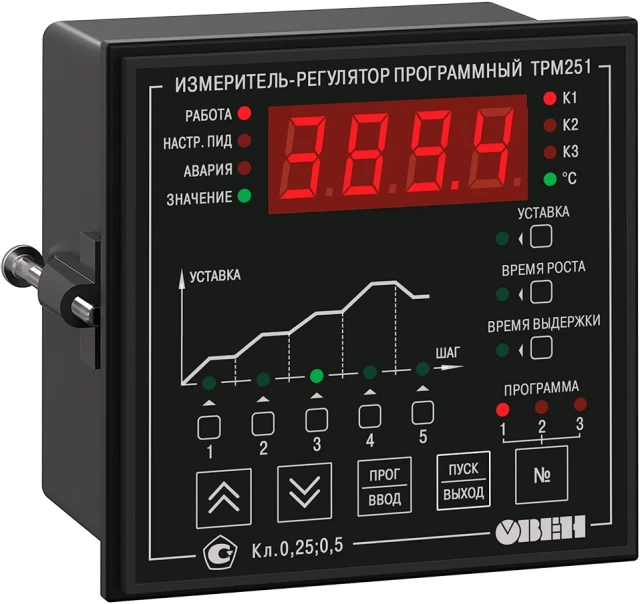

ПИД-регулятор с пошаговыми программами и RS-485 ОВЕН ТРМ251-Щ1.СРР

ПИД-регулятор с пошаговыми программами и RS-485 Owen ТРМ251-Щ1-СРР — одноканальный программный ПИД-регулятор с пошаговыми программами и интерфейсом RS-485. Применяется для управления многоступенчатыми температурными режимами в системах управления электропечами (камерными, элеваторными, шахтными, плавильными и др.).

Основные функции

• измерение одного физического параметра, контролируемого первичным преобразователем (датчиком);
• цифровая фильтрация для уменьшения влияния на результат измерения промышленных импульсных помех;
• коррекция измеренных значений для устранения погрешностей первичных преобразователей;
• отображение на встроенном светодиодном четырехразрядном цифровом индикаторе результатов измерения и текущих значений параметров программы технолога;
• регулирование измеряемых физических параметров по ПИД- или двухпозиционному закону;
• регулирование физического параметра в соответствии с программой технолога;
• использование резервного первичного преобразователя (датчика) в случае неисправности основного первичного преобразователя;
• передача в сеть через RS-485 текущих значений измеренного физического параметра, а также выходного сигнала регулятора, регистратора, устройства сигнализации и параметров программы технолога;
• формирование аварийного сигнала при выходе регулируемого параметра за допустимые пределы;
• переход в аварийное состояние при неисправности датчика, при разрыве контура регулирования (LBA-авария);
• функция резервирования датчиков — автоматическое включение резервного датчика в случае отказа основного;
• сохранение заданных программируемых параметров в энергонезависимой памяти при отключении напряжения питания.

Особенности

• три управляющих выхода: управление исполнительным механизмом (э/м реле, транзисторная или симисторная оптопара, 4...20 мА, выход для управления внешним твердотельным реле), сигнализация о выходе регулируемой величины за заданные пределы (э/м реле), сигнализация о неисправности датчика или обрыве контура регулирования LBA (э/м реле) или регистрация (4...20 мА);
• поддержка протоколов обмена: ОВЕН, Modbus-RTU (Slave) и Modbus-ASCII (Slave);
• поддержка интерфейса RS-485;
• автонастройка ПИД-регулятора по современному эффективному алгоритму;
• два универсальных входа (основной и резервный);
• время опроса входа — 300 мс;
• приборы соответствуют классу «А» по электромагнитной совместимости в промышленных условиях.

Эксплуатация

• программирование прибора с помощью компьютера по сети через RS-485 или с лицевой панели прибора;
• управление работой прибора по сети через RS-485;
• ручное управление выходной мощностью с помощью клавиатуры прибора;
• программное пошаговое ПИД-регулирование — 3 программы технолога по 5 шагов;
• изменение значений программируемых параметров прибора с помощью кнопок управления на его лицевой панели.

Исполнение

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

Где применяются?

ПИД-регуляторы используются для построения автоматических систем контроля и управления производственными технологическими процессами в различных областях промышленности (в том числе подконтрольных Ростехнадзору) сельского и коммунального хозяйства.

Комплектность

• Прибор ТРМ251;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Комплект крепежных элементов;
• Компакт-диск, с программным обеспечением и документацией;
• Методика поверки (по требованию заказчика).
