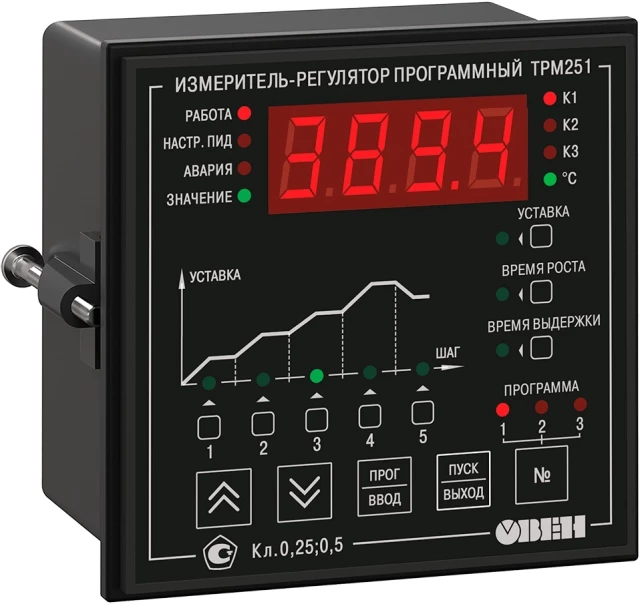

ПИД-регулятор с пошаговыми программами и RS-485 ОВЕН ТРМ251-Щ1.ТРИ

Артикул: 18156

Сравнения

Избранное

Производитель:

ОВЕН

Артикул:

18156

Наименование:

ПИД-регулятор

Перейти к описанию

17 820 ₽

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

ПИД-регулятор с пошаговыми программами и RS-485 Owen ТРМ251-Щ1-ТРИ — одноканальный программный ПИД-регулятор с пошаговыми программами и интерфейсом RS-485. Применяется для управления многоступенчатыми температурными режимами в системах управления электропечами (камерными, элеваторными, шахтными, плавильными и др.).

Основные функции

измерение одного физического параметра, контролируемого первичным преобразователем (датчиком);
цифровая фильтрация для уменьшения влияния на результат измерения промышленных импульсных помех;
коррекция измеренных значений для устранения погрешностей первичных преобразователей;
отображение на встроенном светодиодном четырехразрядном цифровом индикаторе результатов измерения и текущих значений параметров программы технолога;
регулирование измеряемых физических параметров по ПИД- или двухпозиционному закону;
регулирование физического параметра в соответствии с программой технолога;
использование резервного первичного преобразователя (датчика) в случае неисправности основного первичного преобразователя;
передача в сеть через RS-485 текущих значений измеренного физического параметра, а также выходного сигнала регулятора, регистратора, устройства сигнализации и параметров программы технолога;
формирование аварийного сигнала при выходе регулируемого параметра за допустимые пределы;
переход в аварийное состояние при неисправности датчика, при разрыве контура регулирования (LBA-авария);
функция резервирования датчиков — автоматическое включение резервного датчика в случае отказа основного;
сохранение заданных программируемых параметров в энергонезависимой памяти при отключении напряжения питания.

Особенности

три управляющих выхода: управление исполнительным механизмом (э/м реле, транзисторная или симисторная оптопара, 4...20 мА, выход для управления внешним твердотельным реле), сигнализация о выходе регулируемой величины за заданные пределы (э/м реле), сигнализация о неисправности датчика или обрыве контура регулирования LBA (э/м реле) или регистрация (4...20 мА);
поддержка протоколов обмена: ОВЕН, Modbus-RTU (Slave) и Modbus-ASCII (Slave);
поддержка интерфейса RS-485;
автонастройка ПИД-регулятора по современному эффективному алгоритму;
два универсальных входа (основной и резервный);
время опроса входа — 300 мс;
приборы соответствуют классу «А» по электромагнитной совместимости в промышленных условиях.

Эксплуатация

программирование прибора с помощью компьютера по сети через RS-485 или с лицевой панели прибора;
управление работой прибора по сети через RS-485;
ручное управление выходной мощностью с помощью клавиатуры прибора;
программное пошаговое ПИД-регулирование — 3 программы технолога по 5 шагов;
изменение значений программируемых параметров прибора с помощью кнопок управления на его лицевой панели.

Исполнение

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

Где применяются?

ПИД-регуляторы используются для построения автоматических систем контроля и управления производственными технологическими процессами в различных областях промышленности (в том числе подконтрольных Ростехнадзору) сельского и коммунального хозяйства.

Комплектность

Прибор ТРМ251;
Руководство по эксплуатации;
Паспорт и Гарантийный талон;
Комплект крепежных элементов;
Компакт-диск, с программным обеспечением и документацией;
Методика поверки (по требованию заказчика).

Основные характеристики

Серия товара:

ТРМ251

Наименование:

ПИД-регулятор

Технические характеристики

Аварийная сигнализация:

Да

Тип выходных устройств:

Выход для управления внешним твердотельным реле

Тип входов:

Универсальный

Предел основной приведенной погрешности измерения для термометров сопротивления:

В пределах 0,25 %

Тип интерфейса:

RS-485

Тип корпуса:

Щитовой

Класс защиты:

IP54

Протоколы передачи данных:

ОВЕН, Modbus RTU, Modbus ASCII

Время опроса одного входа:

0,3 с

Тип выходных устройства 2:

Контакты электромагнитного реле

Скорость передачи данных:

2,4, 4,8, 9,6, 14,4, 19,6, 28,8, 38,4, 57,6, 115,2 кбит/с

Количество входов:

Габаритные размеры:

96×96×70 мм

Напряжение питания:

От 90 В до 245 В

Потребляемая мощность:

Не более 6 ВА

Предел основной приведенной погрешности измерения для остальных видов сигналов:

В пределах 0,5 %

Диапазон частоты:

От 47 Гц до 63 Гц

Тип выходных устройства 3:

ЦАП «параметр – ток»

Условия эксплуатации

Температура эксплуатации:

От +1 °С до +50 °С

Массо-габаритные и монтажные характеристики

Вес:

Не более 0,5 кг

Количество выходов:
