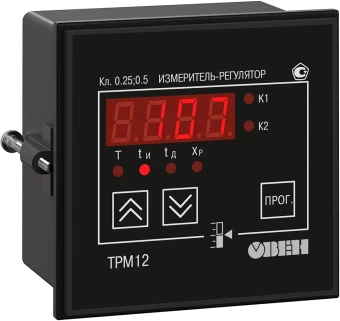

ПИД-регулятор с универсальным входом для задвижек ОВЕН ТРМ12-Щ1.У.К

ПИД-регулятор с универсальным входом для задвижек Owen ТРМ12-Щ1-У-К — микропроцессорный ПИД-регулятор с универсальным входом для задвижек. Прибор предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов. Может использоваться для управления газовыми горелками и управления положением золотника в холодильных машинах. Находит применение и в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Основные функции

• управление электромеханическим приводом запорно-регулирующего (кзр) или трехходового клапана (ПИ-регулирование);
• ПИД-регулирование измеренной величины в системе «нагреватель–холодильник»;
• автонастройка ПИД-регулятора по современному эффективному алгоритму как для системы «нагреватель/ холодильник», так и для задвижки;
• сохранение настроек при отключении питания;
• защита настроек от несанкционированных изменений.

Особенности

• быстрые входы с периодом опроса 0.1 сек. (для унифицированных сигналов тока (0…5, 0…20, 4…20 мА) и напряжения (0…1В, -50…+50 мВ)) позволяют использовать ТРМ12 для измерения высоко динамичных видов сигналов (давления и пр.);
• съемный клеммник существенно облегчает монтаж/демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
• универсальный источник питания позволяет запитывать прибор как от источника переменного напряжения 90…264 В (номинал 220 В), так и от источника постоянного напряжения 20…375 В (номинал 24 В);
• универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
• класс точности 0,5 (термопары)/0,25 (другие типы сигналов);
• импульсный источник питания 90...245 В 47...63 Гц;
• встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.;
• улучшенная помехоустойчивость — ТРМ12 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А.

Эксплуатация

• программирование кнопками на лицевой панели прибора;
• межпроверочный интервал — 3 года;
• гарантийный срок обслуживания — 5 лет.

Исполнение

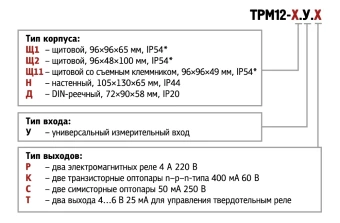

Регулятор выпускается в корпусах 5 типов: настенном (Н), Дин-реечном (Д) и щитовых (Щ1, Щ11, Щ2).

Комплектность

• Прибор ТРМ;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Комплект крепежных элементов;
• Резистор С2-29В 50 Ом 0,1% 125ppm/°C;
• Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 10 шт.;
• Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 50 шт.;
• Методика поверки (по требованию заказчика).
