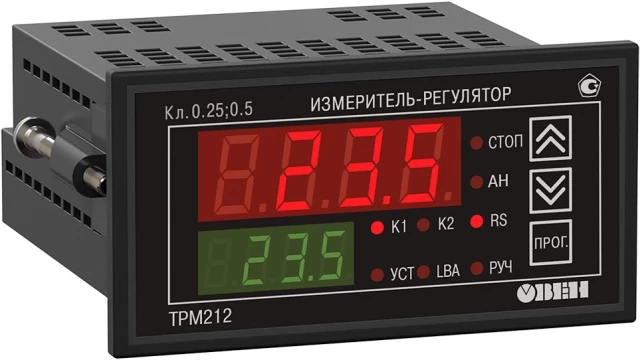

ПИД-регулятор с универсальным входом для задвижек с RS-485 ОВЕН ТРМ212-Щ2.УР

Артикул: 35340
Сравнения
Избранное
Производитель:
ОВЕН
Артикул:
35340
Наименование:
ПИД-регулятор

Перейти к описанию
16 200 ₽
Цена с НДС 20%
В корзине
2 недели

Описание и характеристики

ПИД-регулятор с универсальным входом для задвижек с RS-485 Owen ТРМ212-Щ2-УР — двухканальный ПИД-регулятор для задвижек с универсальным входом и интерфейсом RS-485. Предназначен для измерения и автоматического регулирования температуры (при использовании в качестве датчиков ТС или ТП), а также других физических параметров, значение которых может быть преобразовано датчиками в унифицированный сигнал постоянного тока или напряжения.

ПИД-регулятор соответствуют ГОСТ Р 52931–2008 и относится к изделиям государственной системы промышленных приборов и средств автоматизации. Прибор зарегистрированы в Государственном реестре средств измерений.

Основные функции

  • измерение температуры и других физических величин (давления, влажности, расхода, уровня и т. п.) в двух различных точках с помощью датчиков;
  • измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения дифференциального манометра;
  • цифровая фильтрация и коррекция входных сигналов;
  • масштабирование унифицированного сигнала для отображения на цифровом индикаторе физической величины;
  • вычисление и индикация квадратного корня из измеряемой величины;
  • вычисление разности, суммы, отношения и корня из разности двух измеряемых величин;
  • ПИД-регулирование измеренной или вычисленной величины в системе с запорно-регулирующим или трехходовым клапаном в автоматическом, ручном и дистанционном режимах;
  • управление электроприводом запорно-регулирующего (КЗР) или трехходового клапана (при этом ПИД-регулятор должен иметь два однотипных дискретных выхода — э/м реле, транзисторные оптопары, симисторные оптопары, выходы для управления внешним твердотельным реле);
  • управление задвижкой с аналоговым входом (при этом ПИД-регулятор должен иметь один выход ЦАП 4…20 мА или 0…10 В);
  • коррекция уставки регулятора в зависимости от внешнего параметра;
  • определение аварийной ситуации при возникновении ошибок на входе и при обрыве в контуре регулирования.

Особенности

  • два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
  • возможность работы с датчиками, имеющими квадратичную характеристику;
  • автонастройка ПИД-регулятора по современному эффективному алгоритму, оптимизация выхода на уставку;
  • регистрация данных на ПК и конфигурирование прибора с компьютера через интерфейс RS-485 (протокол ОВЕН, Modbus ASCI/RTU);
  • конфигурирование на ПК или с лицевой панели прибора;
  • дистанционное управление процессом регулирования (запуск/остановка);
  • класс точности 0,5 (термопары)/0,25 (другие типы сигналов);
  • подключение датчика положения задвижки ко входу 2;
  • график коррекции уставки регулятора по величине, измеренной на втором входе.
  • уровни защиты настроек для разных групп специалистов.

Исполнение

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2.

Где применяются?

ПИД-регуляторы используются для управления клапанами и задвижками с электроприводом в системах ГВС, газового и парового отопления, в теплообменных аппаратах (пастеризаторах), при подаче охлаждающей жидкости в контурах водяных охладителей, при регулировании соотношения газ/воздух. Подходят для технологического оборудования, оснащенного запорно-регулирующими или трехходовыми клапанами и задвижками с электроприводом. Могут применяться на промышленных объектах, подконтрольных Ростехнадзору.

Комплектность

  • Прибор ТРМ212;
  • Руководство по эксплуатации;
  • Паспорт и Гарантийный талон;
  • Комплект крепежных элементов;
  • Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 10 шт.;
  • Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.;
  • Методика поверки (по требованию заказчика).

Основные характеристики

Серия товара:
ТРМ212
Наименование:
ПИД-регулятор

Условия эксплуатации

Температура эксплуатации:
От +1 °С до +50 °С

Массо-габаритные и монтажные характеристики

Вес:
Не более 0,5 кг
Количество выходов:
2

Технические характеристики

Время опроса одного входа:
1 с
Класс защиты:
IP54
Протоколы передачи данных:
ОВЕН, Modbus RTU, Modbus ASCII
Тип входов:
Универсальный
Тип интерфейса:
RS-485
Напряжение питания:
От 90 В до 245 В
Габаритные размеры:
96×48×100 мм
Диапазон частоты:
От 47 Гц до 63 Гц
Предел основной приведенной погрешности измерения для термометров сопротивления:
В пределах 0,25 %
Тип выходных устройств:
ЦАП «параметр – напряжение»
Тип выходных устройства 2:
Контакты электромагнитного реле
Скорость передачи данных:
2,4, 4,8, 9,6, 14,4, 19,6, 28,8, 38,4, 57,6, 115,2 кбит/с
Количество входов:
2
Предел основной приведенной погрешности измерения для остальных видов сигналов:
В пределах 0,5 %
Тип корпуса:
Щитовой
Класс точности:
0,5/0,25
Аварийная сигнализация:
Да
Тип кабеля:
Экранированная витая пара
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
