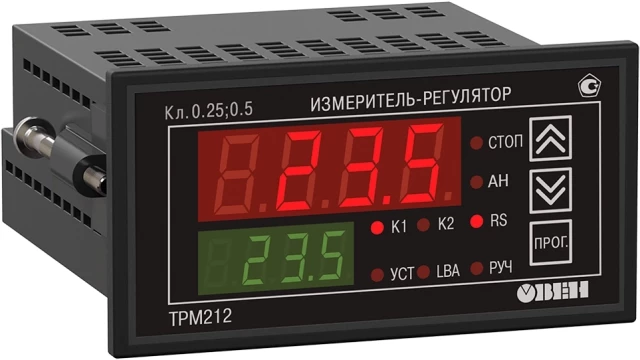

ПИД-регулятор с универсальным входом для задвижек с RS-485 ОВЕН ТРМ212-Щ2.УТ

ПИД-регулятор с универсальным входом для задвижек с RS-485 Owen ТРМ212-Щ2-УТ — двухканальный ПИД-регулятор для задвижек с универсальным входом и интерфейсом RS-485. Предназначен для измерения и автоматического регулирования температуры (при использовании в качестве датчиков ТС или ТП), а также других физических параметров, значение которых может быть преобразовано датчиками в унифицированный сигнал постоянного тока или напряжения.

ПИД-регулятор соответствуют ГОСТ Р 52931–2008 и относится к изделиям государственной системы промышленных приборов и средств автоматизации. Прибор зарегистрированы в Государственном реестре средств измерений.

Основные функции

• измерение температуры и других физических величин (давления, влажности, расхода, уровня и т. п.) в двух различных точках с помощью датчиков;
• измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения дифференциального манометра;
• цифровая фильтрация и коррекция входных сигналов;
• масштабирование унифицированного сигнала для отображения на цифровом индикаторе физической величины;
• вычисление и индикация квадратного корня из измеряемой величины;
• вычисление разности, суммы, отношения и корня из разности двух измеряемых величин;
• ПИД-регулирование измеренной или вычисленной величины в системе с запорно-регулирующим или трехходовым клапаном в автоматическом, ручном и дистанционном режимах;
• управление электроприводом запорно-регулирующего (КЗР) или трехходового клапана (при этом ПИД-регулятор должен иметь два однотипных дискретных выхода — э/м реле, транзисторные оптопары, симисторные оптопары, выходы для управления внешним твердотельным реле);
• управление задвижкой с аналоговым входом (при этом ПИД-регулятор должен иметь один выход ЦАП 4…20 мА или 0…10 В);
• коррекция уставки регулятора в зависимости от внешнего параметра;
• определение аварийной ситуации при возникновении ошибок на входе и при обрыве в контуре регулирования.

Особенности

• два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
• возможность работы с датчиками, имеющими квадратичную характеристику;
• автонастройка ПИД-регулятора по современному эффективному алгоритму, оптимизация выхода на уставку;
• регистрация данных на ПК и конфигурирование прибора с компьютера через интерфейс RS-485 (протокол ОВЕН, Modbus ASCI/RTU);
• конфигурирование на ПК или с лицевой панели прибора;
• дистанционное управление процессом регулирования (запуск/остановка);
• класс точности 0,5 (термопары)/0,25 (другие типы сигналов);
• подключение датчика положения задвижки ко входу 2;
• график коррекции уставки регулятора по величине, измеренной на втором входе.
• уровни защиты настроек для разных групп специалистов.

Исполнение

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2.

Где применяются?

ПИД-регуляторы используются для управления клапанами и задвижками с электроприводом в системах ГВС, газового и парового отопления, в теплообменных аппаратах (пастеризаторах), при подаче охлаждающей жидкости в контурах водяных охладителей, при регулировании соотношения газ/воздух. Подходят для технологического оборудования, оснащенного запорно-регулирующими или трехходовыми клапанами и задвижками с электроприводом. Могут применяться на промышленных объектах, подконтрольных Ростехнадзору.

Комплектность

• Прибор ТРМ212;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Комплект крепежных элементов;
• Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 10 шт.;
• Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.;
• Методика поверки (по требованию заказчика).
