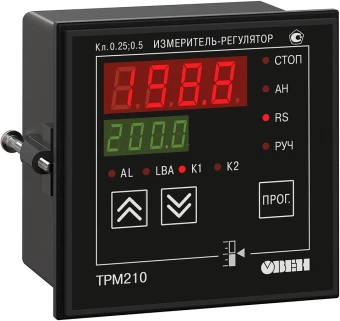

ПИД-регулятор с универсальным входом и RS-485 ОВЕН ТРМ210-Щ1.КИ

ПИД-регулятор с универсальным входом и RS-485 Owen ТРМ210-Щ1-КИ — ПИД-регулятор с универсальным входом и интерфейсом RS-485. Прибор предназначен для измерения и автоматического регулирования температуры (при использовании в качестве датчиков ТС или ТП), а также других физических параметров, значения которых могут быть преобразованы датчиками в унифицированный сигнал постоянного тока или напряжения. Измеритель соответствует ГОСТ Р 52931–2008 и относится к изделиям государственной системы промышленных приборов и средств автоматизации. Прибор зарегистрирован в Государственном реестре средств измерений.

Основные функции

• измерение температуры или другой физической величины;
• цифровая фильтрация и коррекция сигналов;
• масштабирование унифицированного сигнала для отображения на индикаторе физической величины;
• вычисление и индикация квадратного корня из измеряемой величины;
• регулирование измеряемой величины по ПИД-закону путем импульсного или аналогового управления или по двухпозиционному закону;
• определение аварийной ситуации при выходе измеряемого параметра за заданные границы и при обрыве в контуре регулирования;
• обнаружение ошибок работы и определение причины неисправности;
• сигнализация об аварийной ситуации двух типов: о выходе регулируемой величины за заданные пределы, об обрыве в цепи регулирования (LBA).

Особенности

• универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.;
• ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»;
• автонастройка ПИД-регулятора по современному эффективному алгоритму;
• дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2;
• регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА;
• бесконтактное управление нагрузкой через внешнее твердотельное реле
• два входа в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для управления внешним твердотельным реле;
• конфигурирование на ПК или с передней панели прибора;
• уровни защиты параметров для разных групп специалистов;
• регистрация данных на ПК и конфигурирование прибора с компьютера через интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU);
• ручное управление выходной мощностью ПИД-регулятора;
• класс точности регулятора 0,5/0,25.

Исполнение

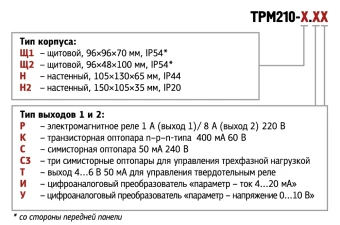

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2.

Где применяются?

ПИД-регуляторы используются в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т.п. Приборы могут применяться на промышленных объектах, подконтрольных Ростехнадзору.

Комплектность

• Прибор ТРМ210;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Комплект крепежных элементов;
• Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 10 шт.;
• Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.;
• Методика поверки (по требованию заказчика).
