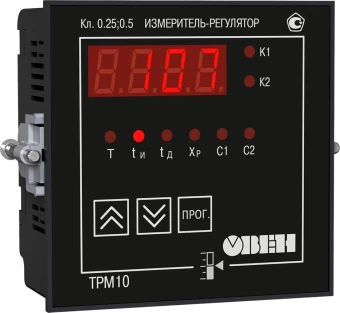

ПИД-регулятор с универсальным входом ОВЕН ТРМ10-Щ11.У.КР

ПИД-регулятор с универсальным входом Owen ТРМ10-Щ11-У-КР — ПИД-регулятор с универсальным входом. Предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону. А также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования. При использовании в качестве терморегулятора ОВЕН ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.

Основные функции

• ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»;
• автонастройка ПИД-регулятора по современному эффективному алгоритму;
• регулирование мощности в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ;
• возможность управления трехфазной нагрузкой;
• сохранение настроек при отключении питания;
• защита настроек от несанкционированных изменений.

Особенности

• универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
• дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования);
• быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20 мА) и напряжения (0…1В, -50…+50 мВ) период опроса входа составляет 0.1 сек. Это позволяет использовать ТРМ10 для измерения высоко динамичных видов сигналов, например давления;
• съемный клеммник. Новый корпус прибора Щ11 имеет съемный клеммник, что существенно облегчает монтаж/демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
• универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В);
• встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ;
• класс точности 0,5 (термопары)/0,25 (другие типы сигналов);
• соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А;
• погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5);
• прибор поддерживает все наиболее распространенные типы датчиков

Эксплуатация

• программирование кнопками на лицевой панели прибора;
• наработка на отказ — 100 000 часов;
• гарантийный срок обслуживания — 5 лет.

Исполнение

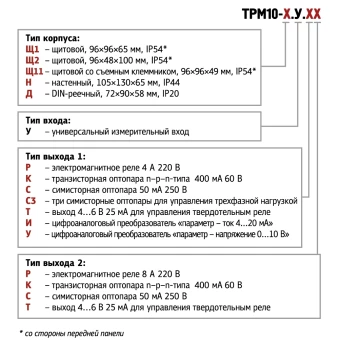

Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Где применяются?

Прибор ОВЕН ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность.

Комплектность

• Прибор ТРМ;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Комплект крепежных элементов;
• Резистор С2-29В 50 Ом 0,1% 125ppm/°C;
• Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 10 шт.;
• Комплект резисторов (поставляется по отдельному заказу) 50 ОМ, 50 шт.;
• Методика поверки (по требованию заказчика).
