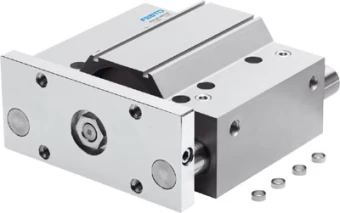

Пневмоцилиндр с направляющими Festo DFM-100-160-P-A-KF
Артикул: 170972
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
DFM
Наименование:
Пневмоцилиндр с направляющими
Тип оборудования:
Пневмоцилиндры
Дополнительные характеристики
Максимальный допустимый момент нагрузки Мх как функция хода:
34,2 Нм
Максимальная полезная нагрузка в зависимости от хода при определенном расстоянии xs:
442 Н
Расстояние центра тяжести от нагрузки до траверсы:
125 мм
Центр тяжести перемещаемой массы как функция хода:
99,5 мм
Технические характеристики
Определение позиции:
При помощи датчиков положения
Диаметр поршня:
100 мм
Тип действия:
Двусторонний
Максимальный момент Mx:
286,02 Нм
Расположение демпфирования:
Упругие кольца с двух сторон
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Демпфирование:
Нерегулируемое
Максимальный момент My:
155,16 Нм
Ход:
160 мм
Максимальный момент Mx, статический:
507,6 Нм
Присоединение:
3/8
Энергия удара в крайних положениях:
1 Нм
Режим работы привода:
Yoke
Максимальное усилие Fy:
3043 Н
Теоретическое усилие при 6 бар, прямой ход:
4712 Н
Максимальный момент My, статический:
275,4 Нм
Максимальная скорость:
0,4 м/с
Максимальный момент Mz:
155,16 Нм
Тип конструкции:
Направляющая
Максимальное усилие Fz статическое:
5400 Н
Максимальное усилие Fy статическое:
5400 Н
Тип штока:
Односторонний
Максимальный момент Mz, статический:
275,4 Нм
Теоретическое усилие при 6 бар, обратный ход:
4418 Н
Максимальное усилие Fz:
3043 Н
Условия эксплуатации
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Минимальное рабочее давление:
0,5 бар
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Максимальное рабочее давление:
10 бар
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010
Температура окружающей среды:
От -5 °C до +60 °C
Особенности материалов
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Материал корпуса:
Алюминиевый сплав
Замечания по материалу:
Соответствует директиве RoHS
Материал крышки:
Алюминиевый сплав
Массо-габаритные и монтажные характеристики
Вес:
17545 г
Положение при сборке:
Любое
Альтернативные соединения:
См. чертеж
Тип присоединения на входе:
Внутренняя резьба
Перемещаемая масса:
8308 г
Тип резьбы:
G
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
