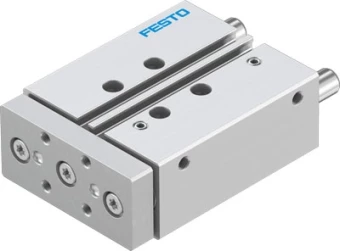

Пневмоцилиндр с направляющими Festo DFM-16-40-P-A-KF
Артикул: 170911
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Тип оборудования:
Пневмоцилиндры
Наименование:
Пневмоцилиндр с направляющими
Серия товара:
DFM
Условия эксплуатации
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура окружающей среды:
От -5 °C до +60 °C
Максимальное рабочее давление:
10 бар
Минимальное рабочее давление:
2 бар
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010
Массо-габаритные и монтажные характеристики
Альтернативные соединения:
См. чертеж
Тип резьбы:
M
Тип присоединения на входе:
Внутренняя резьба
Положение при сборке:
Любое
Вес:
641 г
Перемещаемая масса:
294 г
Технические характеристики
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Максимальное усилие Fz:
778 Н
Расположение демпфирования:
Упругие кольца с двух сторон
Максимальное усилие Fy статическое:
830 Н
Максимальное усилие Fz статическое:
830 Н
Максимальный момент Mz, статический:
11,2 Нм
Тип действия:
Двусторонний
Теоретическое усилие при 6 бар, обратный ход:
90 Н
Максимальный момент Mx:
17,9 Нм
Максимальное усилие Fy:
778 Н
Максимальная скорость:
0,8 м/с
Теоретическое усилие при 6 бар, прямой ход:
121 Н
Тип конструкции:
Направляющая
Энергия удара в крайних положениях:
0,15 Нм
Ход:
40 мм
Присоединение:
M5
Диаметр поршня:
16 мм
Демпфирование:
Нерегулируемое
Определение позиции:
При помощи датчиков положения
Максимальный момент My:
10,5 Нм
Максимальный момент Mz:
10,5 Нм
Режим работы привода:
Yoke
Тип штока:
Односторонний
Максимальный момент Mx, статический:
19,09 Нм
Максимальный момент My, статический:
11,2 Нм
Дополнительные характеристики
Центр тяжести перемещаемой массы как функция хода:
31,2 мм
Максимальная полезная нагрузка в зависимости от хода при определенном расстоянии xs:
82 Н
Максимальный допустимый момент нагрузки Мх как функция хода:
2,92 Нм
Расстояние центра тяжести от нагрузки до траверсы:
50 мм
Особенности материалов
Материал крышки:
Алюминиевый сплав
Материал корпуса:
Алюминиевый сплав
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу:
Соответствует директиве RoHS
