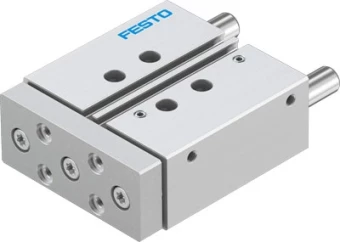

Пневмоцилиндр с направляющими Festo DFM-20-40-P-A-KF
Артикул: 170918
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Тип оборудования:
Пневмоцилиндры
Наименование:
Пневмоцилиндр с направляющими
Серия товара:
DFM
Особенности материалов
Замечания по материалу:
Соответствует директиве RoHS
Материал крышки:
Алюминиевый сплав
Материал корпуса:
Алюминиевый сплав
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Массо-габаритные и монтажные характеристики
Перемещаемая масса:
488 г
Тип резьбы:
M
Тип присоединения на входе:
Внутренняя резьба
Альтернативные соединения:
См. чертеж
Вес:
981 г
Положение при сборке:
Любое
Условия эксплуатации
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010
Температура окружающей среды:
От -5 °C до +60 °C
Максимальное рабочее давление:
10 бар
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Минимальное рабочее давление:
2 бар
Дополнительные характеристики
Расстояние центра тяжести от нагрузки до траверсы:
50 мм
Центр тяжести перемещаемой массы как функция хода:
34,6 мм
Максимальная полезная нагрузка в зависимости от хода при определенном расстоянии xs:
108 Н
Максимальный допустимый момент нагрузки Мх как функция хода:
4,64 Нм
Технические характеристики
Максимальная скорость:
0,8 м/с
Максимальный момент Mx:
23,69 Нм
Режим работы привода:
Yoke
Максимальный момент My:
15,11 Нм
Присоединение:
M5
Максимальный момент Mx, статический:
29,58 Нм
Максимальное усилие Fy статическое:
1020 Н
Расположение демпфирования:
Упругие кольца с двух сторон
Энергия удара в крайних положениях:
0,2 Нм
Максимальное усилие Fz:
817 Н
Тип конструкции:
Направляющая
Тип действия:
Двусторонний
Тип штока:
Односторонний
Ход:
40 мм
Максимальный момент Mz:
15,11 Нм
Максимальный момент Mz, статический:
18,87 Нм
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Теоретическое усилие при 6 бар, обратный ход:
141 Н
Демпфирование:
Нерегулируемое
Максимальный момент My, статический:
18,87 Нм
Максимальное усилие Fy:
817 Н
Определение позиции:
При помощи датчиков положения
Теоретическое усилие при 6 бар, прямой ход:
188 Н
Диаметр поршня:
20 мм
Максимальное усилие Fz статическое:
1020 Н
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
