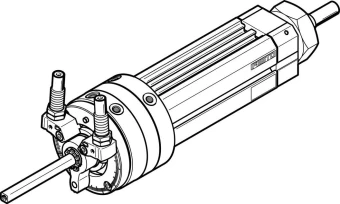

Поворотно-линейный модуль Festo DSL-25-80-270-CC-A-S20-B
Артикул: 556484
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Поворотно-линейный модуль
Серия товара:
DSL
Тип оборудования:
Приводы
Технические характеристики
Ход:
80 мм
Диаметр поршня:
25 мм
Определение позиции:
При помощи датчиков положения
Диапазон настройки угла поворота:
От 0 до 246 °
Теоретический момент при 6 бар:
5 Нм
Теоретическое усилие при 6 бар, обратный ход:
173,5 Н
Динамическая нагрузка:
0,45 Нм
Точная настройка:
-3 °
Защита от скручивания/направляющая:
С направляющей на плоских подшипниках
Точность повторения:
0,1 °
Допустимый момент инерции:
0,0016 кг/м²
Люфт угла поворота:
2 °
Присоединение:
M5
Теоретическое усилие при 6 бар, прямой ход:
246 Н
Угол поворота:
246 °
Тип конструкции:
Поворотная лопасть
Тип штока:
Полый двусторонний
Расположение демпфирования:
С двух сторон
Максимальная скорость удара:
500 мм/с
Демпфирование:
Амортизатор
Угол демпфирования:
10 °
Максимальная частота переключения при 6 бар:
1 Гц
Условия эксплуатации
Максимальное рабочее давление:
8 бар
Минимальное рабочее давление:
2,5 бар
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии:
1 - Низкая стойкость к коррозии
Температура окружающей среды:
От -10 °C до +60 °C
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010
Дополнительные характеристики
Крепление к штоку:
Фиксатор для Т-образной щели. С наружной резьбой
Массо-габаритные и монтажные характеристики
Тип присоединения на выходе:
Внутренняя резьба
Размер:
25 мм
Базовый вес на 0 мм хода:
1.610 г
Вес:
1610 г
Положение при сборке:
Любое
Дополнительный вес на 10 мм хода:
67 г
Особенности материалов
Материал корпуса:
Алюминиевый сплавГладкое анодирование
Материал уплотнения:
TPE-U(PU) (Термопластичный полиуретан)
Материал крышки:
Анодированный алюминиевый сплав
