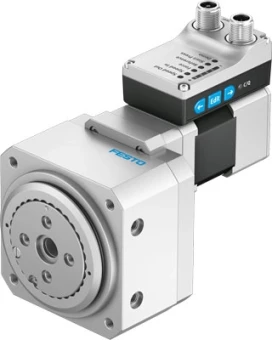

Поворотный привод Festo ERMS-32-90-ST-M-H1-PLK-AA

Артикул: 8087821

Сравнения

Избранное

Производитель:

Festo

Артикул:

8087821

Наименование:

Привод поворотный

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Привод поворотный

Серия товара:

ERMS

Стандарты

Авторизация:

RCM Mark

Стойкость к вибрации:

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Особенности материалов

Материал корпуса:

Анодированный алюминий

Материал фланца:

Алюминиевый сплав, анодированная

Замечания по материалу:

Соответствует директиве RoHS

Интерфейс

IO-Link, минимальное время цикла:

1 мс

IO-Link, ширина данных процесса IN:

2 Байт

IO-Link, способ присоединения:

Разъем

IO-Link, требуется память данных:

0,5 Кбайт

IO-Link, содержание данных процесса OUT:

1 бит (Move in)1 бит (Move out)1 бит (Quit Error)

IO-Link, ширина данных процесса OUT:

2 Байт

IO-Link, поддержка SIO режима:

Да

IO-Link, режим связи:

COM3 (230.4 kbd)

Максимальная длина линии:

15 м выходы, 15 м входы, 20 м с IO-Link

IO-Link, данные процесса содержат IN:

1 бит (State Device)1 бит (State Move)1 бит (State in)1 битt (State out)

IO-Link, содержание сервисных данных IN:

32 бит Сила, 32 бит Позиция, 32 бит Скорость

IO-Link, число портов:

IO-Link, тип порта:

IO-Link, протокол:

Device V 1.1

Технические характеристики

Спецификация, цифровой вход:

По IEC 61131-2, тип 1

Максимальный ток, цифровые выходы логики:

100 мА

Максимальное аксиальное усилие:

450 Н

Класс защиты:

IP40

Электропитание, технология подключения:

M12x1, T-шифрование по EN 61076-2-111

Дисплей:

LED

Дополнительные функции:

Пользовательский интерфейс,, интегрированное измерение конечного положения

Тарировка:

Фиксирующий упор, позитивныйФиксирующий упор, негативный

Номинальный ток мотора:

5 A

Электропитание, тип подключения:

Разъем

Определение позиции:

Датчик двигателя

Примечание по окружающей температуре:

При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К

Угловое ускорение:

Не более 140 рад/с²

Характеристики цифровых выходов:

конфигурируемыйБез гальванической развязки

Максимальное потребление тока:

5,3 A

Триггер энкодера положения ротора:

16 Бит

Шаговый угол при полном шаге:

1,8°

Допустимый момент инерции:

0,0164 кгм²

Угол поворота:

90°

Характеристики логических входов:

Конфигурируемый, без гальванической развязки

Рабочий цикл:

100 %

Датчик положения ротора:

Абсолютный однооборотный энкодер

Коэффициент редукции:

7:1

Количество цифровых выходов на 24 В DC:

Принцип измерения поворотного энкодера:

Магнитный

Параметры конфигурации интерфейса:

IO-Link, интерфейс пользователя

Максимальное радиальное усилие:

550 Н

Класс защиты изоляции:

Вход логической схемы:

PNP (положительное переключение)

Количество цифровых логических входов:

Код интерфейса, базовый:

E8-55

Максимальная скорость:

150 1/мин

Пиковый момент:

5,6 Нм

Тип мотора:

Шаговый мотор

Тип конструкции:

Электромеханический поворотный привод, со встроенным приводом, со встроенным редуктором

Диапазон работы логических входов:

24 В

Электропитание, количество контактов/проводов:

Точность повторения:

±0,1 °

Погрешность шагового угла:

±5 %

Цифровые выходы:

NPN (коммутация отрицательного сигнала), PNP (положительное переключение)

Угловой люфт:

0,2°

Дополнительные характеристики

Режим готовности дисплея:

LED

Электрические характеристики

Номинальный ток:

5,3 A

Номинальное напряжение DC:

24 В

Допустимые колебания напряжения:

+/- 15 %

Условия эксплуатации

Температура окружающей среды:

От 0 °C до +50 °C

Обозначение CE:

В соответствии с директивой EU по электромагнитной, совместимости EMC, в соответствии с директивой EU RoHS

Класс безопасности:

III

Относительная влажность воздуха:

От 0 до 85 %

Температура хранения:

От -20 °C до +60 °C

Массо-габаритные и монтажные характеристики

Тип крепления:

С внутренней резьбой

Размер:

Положение при сборке:

Любое

Вес:

2304 г

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
