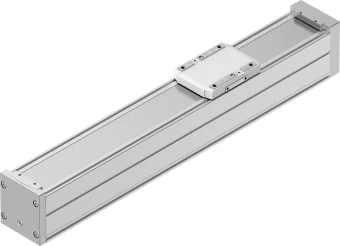

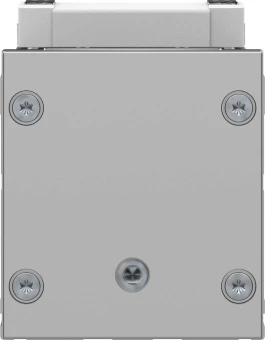

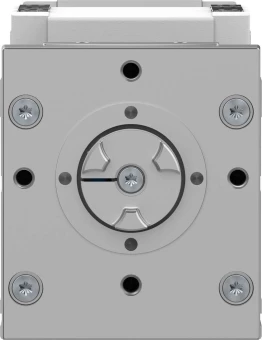

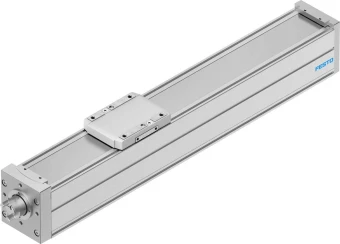

Привод со шпинделем Festo ELGC-BS-KF-80-500-16P
Артикул: 8061502
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
ELGC
Наименование:
Привод со шпинделем
Особенности материалов
Материал крышки привода:
Алюминиевое литье, с покрытием
Материал гайки шпинделя:
Сталь
Материал закрывающей ленты:
Легированная сталь, нержавеющая
Материал направляющей рейки:
Сталь
Материал концевых крышек:
Алюминиевое литье, с покрытием
Материал каретки:
Сталь
Материал шпинделя:
Сталь
Замечания по материалу:
Соответствует директиве RoHS
Материал профиля:
Анодированный алюминий
Массо-габаритные и монтажные характеристики
Дополнительный вес на 10 мм хода:
88 г
Перемещаемая масса:
978 г
Положение при сборке:
Любое
Размер:
80
Условия эксплуатации
Температура окружающей среды:
От 0 °C до +50 °C
Технические характеристики
Диаметр шпинделя:
16 мм
Моменты инерции сечения 2-ой степени Iz:
1.660×10³ мм4
Коэффициент подачи:
16 мм/об
Максимальный момент My:
56,2 Нм
Моменты инерции сечения 2-ой степени Iy:
1.370×10³ мм4
Крутящий момент инерции:
90,5×10³ мм4
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей):
9.936 Н
Резерв хода:
0 мм
Момент холостого хода при максимальной скорости перемещения:
0,396 Нм
Максимальная скорость:
3.750 1/мин1 м/с
Тип шпинделя:
Шарико-винтовая передача
Шаг шпинделя:
16 мм/об
Максимальное усилие подачи Fx:
350 Н
Максимальное ускорение:
15 м/с²
Тип конструкции:
Электромеханический линейный приводCо шпинделем с рециркулирующим шарикоподшипником
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Массовый момент инерции JH на метр хода:
0,35257 кгсм²/м
Динамическое отклонение (нагрузка перемещается):
0,05% длины привода, максимум 0,5 мм
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей):
3.312 Н
Массовый момент инерции, JO:
0,07856 кгсм²
Статическое отклонение (нагрузка в покое):
0.1% длины привода
Массовый момент инерции JL на кг нагрузки:
0,064846 кгсм²/кг
Тип мотора:
Шаговый моторСервомотор
Класс защиты:
IP40
Рабочий ход:
500 мм
Максимальный момент Mz:
56,2 Нм
Максимальный момент Mx:
59,8 Нм
Максимальное усилие Fz:
2.700 Н
Максимальное усилие Fy:
900 Н
Точность повторения:
±0,01 мм
Код интерфейса, привод:
T46
Момент холостого хода при минимальной скорости перемещения:
0,095 Нм
