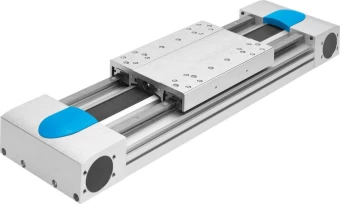

Приводы с зубчатым ремнем Festo EGC-HD-220-TB
Артикул: 556825
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Приводы с зубчатым ремнем
Серия товара:
EGC
Массо-габаритные и монтажные характеристики
Вес каретки:
6.317 г
Базовый вес на 0 мм хода:
25.510 г
Дополнительный вес на 10 мм хода:
210 г
Размер:
220
Положение при сборке:
Любое
Вес дополнительной каретки:
5.498 г
Условия эксплуатации
Температура окружающей среды:
От -10 °C до +60 °C
Технические характеристики
Максимальный приводной момент:
59,58 Нм
Массовый момент инерции JL на кг нагрузки:
10,96 кгсм²/кг
Движущий момент на холостом ходу:
4,1 Нм
Максимальное усилие Fz:
13.000 Н
Массовый момент инерции, JO:
108,99 кгсм²
Тип конструкции:
Электромеханический линейный приводС зубчатым ремнем
Максимальное сопротивление в холостом режиме:
123,8 Н
Максимальное усилие подачи Fx:
1.800 Н
Максимальный момент Mx:
900 Нм
Моменты инерции сечения 2-ой степени Iz:
35.100×10³ мм4
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Максимальная скорость:
5 м/с
Массовый момент инерции JH на метр хода:
6,269 кгсм²/м
Тип мотора:
Шаговый моторСервомотор
Крутящий момент инерции:
5.780×10³ мм4
Моменты инерции сечения 2-ой степени Iy:
5.580×10³ мм4
Шаг зубчатого ремня:
8 мм
Массовый момент инерции JW для дополнительной каретки:
80,66 кг/см²
Максимальный момент Mz:
1.450 Нм
Справочное значение, характеристики движения:
5.000 км
Эффективный диаметр приводной шестерни:
66,21 мм
Рабочий ход:
От 50 до 4.750 мм
Рабочий цикл:
100%
Максимальный момент My:
1.450 Нм
Удлинение зубчатого ремня:
0,29 %
Максимальное усилие Fy:
13.000 Н
Максимальное ускорение:
50 м/с²
Коэффициент подачи:
208 мм/об
Класс защиты:
IP40
Особенности материалов
Материал каретки:
Алюминиевый сплавАнодированный
Материал зубчатого ремня:
Полихлоропрен со стекловолокном и нейлоновым покрытием
Замечания по материалу:
Соответствует директиве RoHS
Материал зажимной детали зубчатого ремня:
Бериллиевая бронза
Материал профиля:
Алюминиевый сплавАнодированный
Материал крышки привода:
Алюминиевый сплавАнодированный
Материал шкива:
Легированная сталь, нержавеющая
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
