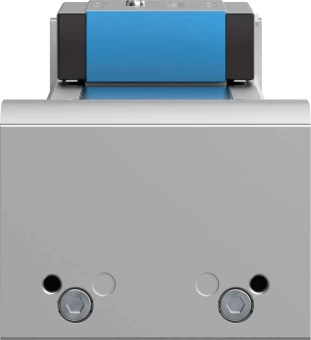

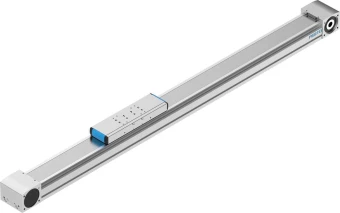

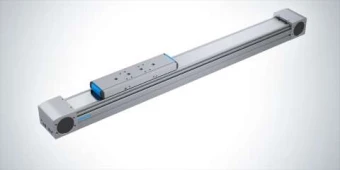

Приводы с зубчатым ремнем Festo ELGA-TB-KF-120-1200-0H
Артикул: 8041869
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
ELGA
Наименование:
Приводы с зубчатым ремнем
Условия эксплуатации
Температура окружающей среды:
От -10 °C до +60 °C
Технические характеристики
Массовый момент инерции JW для дополнительной каретки:
28,91 кг/см²
Движущий момент на холостом ходу:
2,8 Нм
Максимальное усилие Fy:
5.500 Н
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Максимальный момент Mz:
680 Нм
Максимальное усилие подачи Fx:
1.300 Н
Интервалы смазки, в зависимости от пройденного пути:
1.000 км
Рабочий цикл:
100%
Метод измерения:
Инкрементальный
Максимальное ускорение:
50 м/с²
Массовый момент инерции, JO:
40,99 кгсм²
Моменты инерции сечения 2-ой степени Iz:
4.365,79×10³ мм4
Удлинение зубчатого ремня:
0,21 %
Максимальный момент Mx:
104 Нм
Максимальное усилие Fz:
6.890 Н
Максимальный приводной момент:
34,1 Нм
Коэффициент подачи:
165 мм/об
Точность повторения:
±0,08 мм
Рабочий ход:
1.200 мм
Тип мотора:
Шаговый моторСервомотор
Массовый момент инерции JH на метр хода:
2,15 кгсм²/м
Крутящий момент инерции:
435,68×10³ мм4
Класс защиты:
IP40
Моменты инерции сечения 2-ой степени Iy:
1.264,58×10³ мм4
Максимальная скорость:
5 м/с
Эффективный диаметр приводной шестерни:
52,52 мм
Шаг зубчатого ремня:
5 мм
Резерв хода:
0 мм
Массовый момент инерции JL на кг нагрузки:
6,9 кгсм²/кг
Максимальное сопротивление в холостом режиме:
76,2 Н
Тип конструкции:
Электромеханический линейный приводС зубчатым ремнем
Максимальный момент My:
680 Нм
Особенности материалов
Материал зубчатого ремня:
Полихлоропрен со стекловолокном и нейлоновым покрытием
Материал зажимной детали зубчатого ремня:
Отливка из нержавеющей стали
Материал каретки:
Закаленная сталь
Материал закрывающей ленты:
Лента из нержавеющей стали
Замечания по материалу:
Соответствует директиве RoHS
Материал профиля:
Алюминиевый сплавАнодированный
Материал шкива:
Легированная сталь, нержавеющая
Материал направляющей рейки:
Закаленная стальАнтикоррозионное покрытие
Материал крышки привода:
Алюминиевый сплавАнодированный
Массо-габаритные и монтажные характеристики
Дополнительный вес на 10 мм хода:
0,106 кг
Положение при сборке:
Любое
Размер:
120
Базовый вес на 0 мм хода:
15,68 кг
Вес дополнительной каретки:
3,24 кг
Вес каретки:
4,19 кг
