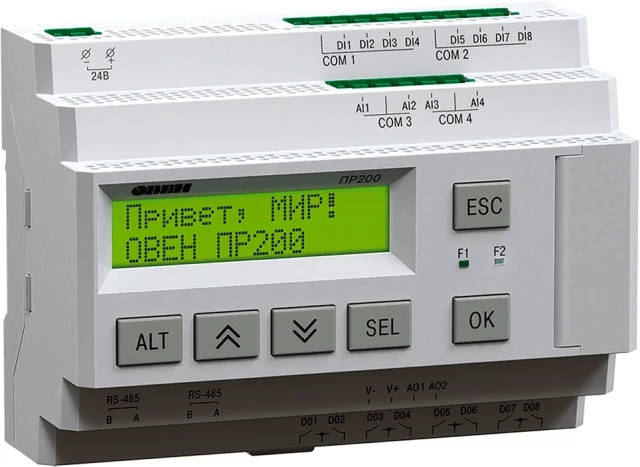

Программируемое реле с дисплеем ОВЕН ПР200-220.2.0.0

Артикул: 77512

Сравнения

Избранное

Производитель:

ОВЕН

Артикул:

77512

Наименование:

Программируемое реле

Перейти к описанию

13 560 ₽

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Программируемое реле с дисплеем Owen ПР200-220-2-0-0 — свободно программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации в промышленности, жилищно-коммунальном и сельском хозяйстве. Прибор выпускается согласно ТУ 4252-009-46526536-2015.

Основные функции

работа по программе, записанной в память;
работа в сети RS-485 по протоколу Modbus RTU/Modbus ASCII в режиме Master или Slave;
обработка входных сигналов от датчиков;
управление подключенными устройствами с помощью дискретных или аналоговых сигналов;
отображение данных на ЖКИ;
ввод и редактирование данных с помощью кнопок на лицевой панели.

Возможности символьного индикатора ПР200:

видимая область символьного индикатора: 2 строки по 16 символов;
поддержка кириллицы и латиницы;
возможность корректировки параметров программы пользователя;
возможность корректировки параметров прибора (сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.).

Особенности

напряжение питания: 230 В или 24 В;
встроенный источник питания 24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В и аналоговыми входами);
4 аналоговых входа 4…20 мА, 0…10 В, 0…4 кОм, могут работать в режиме дискретного входа;
встроенный шунтирующий резистор для входа 4…20 мА;
аналоговые выходы 0…10 В или 4…20 мА;
дискретные выходы: э/м реле или транзисторные ключи;
до двух встроенных интерфейсов RS-485;
USB-порт — для программирования (miniUSB);
встроенные часы реального времени, срок службы 10 лет;
гальваническая развязка входов до 2830 В;
экспорт данных в OwenCloud.

Эксплуатация

Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OWEN Logic. Пользовательская программа записывается в энергонезависимую Flash-память прибора.

Прибор подключается к компьютеру помощью стандартного MiniUSB-кабеля (USB — MiniUSB). Для интеграции в SCADA-системы и управления внешними устройствами в прибор можно установить до 2-х интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII.

Для увеличения количества дискретных входов/выходов программируемого реле ОВЕН ПР200 применяются модули расширения ОВЕН ПРМ.

Исполнение

ширина корпуса 7 «автоматов» (7din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями;
съемные клеммники — для удобства монтажа;
«ключи» для предотвращения неправильного подключения.

Где применяются?

водоподготовка,
водоочистка,
вентиляция,
отопление.

Основные характеристики

Наименование:

Программируемое реле

Серия товара:

ПР200

Дополнительные характеристики

Тип дисплея:

Текстовый монохромный ЖКИ с подсветкой

Технические характеристики

Тип аналоговых выходов:

Ток

Количество дискретных входов:

Количество аналоговых выходов:

Тип дискретного входа:

Дискретный фазовый

Класс защиты:

IP20

Скорость обмена:

9600, 14400, 19200, 38400, 57600, 115200 бит/с

Наличие часов реального времени:

Да

Потребляемая мощность:

Не более 17 ВА

Выходное напряжение встроенного источника:

24 В

Протоколы передачи данных:

Modbus-RTU, Modbus-ASCII

Дискретные индикаторы:

Два светодиодных индикатора (красный и зеленый)

Интерфейс связи:

RS-485

Количество кнопок:

Поддерживаемые языки:

английский, русский

Напряжение питания:

230 В

Электрическая прочность изоляции:

2830 В

Количество аналоговых входов:

Тип аналоговых входов:

Дискретно-аналоговый

Количество дискретных выходов:

Габаритные размеры:

123×90×58 мм

Количество знакомест:

2х16 символов

Среда программирования:

OWEN logic

Тип корпуса:

DIN-реечный

Режим работы интерфейса:

Master/Slave

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
