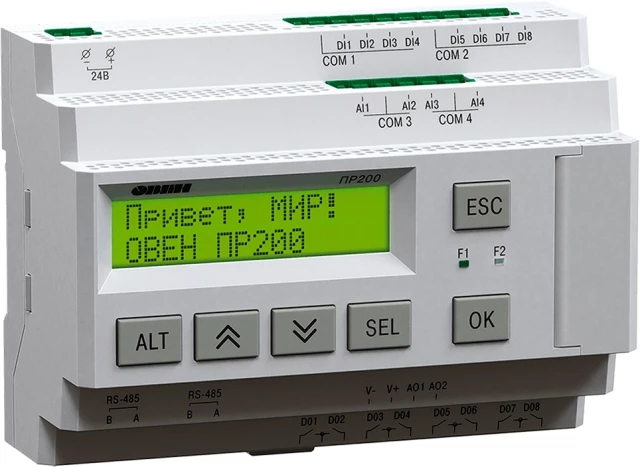

Программируемое реле с дисплеем Owen ПР200-220-4-2-0 — свободно программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации в промышленности, жилищно-коммунальном и сельском хозяйстве. Прибор выпускается согласно ТУ 4252-009-46526536-2015.
Основные функции
- работа по программе, записанной в память;
- работа в сети RS-485 по протоколу Modbus RTU/Modbus ASCII в режиме Master или Slave;
- обработка входных сигналов от датчиков;
- управление подключенными устройствами с помощью дискретных или аналоговых сигналов;
- отображение данных на ЖКИ;
- ввод и редактирование данных с помощью кнопок на лицевой панели.
Возможности символьного индикатора ПР200:
- видимая область символьного индикатора: 2 строки по 16 символов;
- поддержка кириллицы и латиницы;
- возможность корректировки параметров программы пользователя;
- возможность корректировки параметров прибора (сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.).
Особенности
- напряжение питания: 230 В или 24 В;
- встроенный источник питания 24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В и аналоговыми входами);
- 4 аналоговых входа 4…20 мА, 0…10 В, 0…4 кОм, могут работать в режиме дискретного входа;
- встроенный шунтирующий резистор для входа 4…20 мА;
- аналоговые выходы 0…10 В или 4…20 мА;
- дискретные выходы: э/м реле или транзисторные ключи;
- до двух встроенных интерфейсов RS-485;
- USB-порт — для программирования (miniUSB);
- встроенные часы реального времени, срок службы 10 лет;
- гальваническая развязка входов до 2830 В;
- экспорт данных в OwenCloud.
Эксплуатация
Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OWEN Logic. Пользовательская программа записывается в энергонезависимую Flash-память прибора.
Прибор подключается к компьютеру помощью стандартного MiniUSB-кабеля (USB — MiniUSB). Для интеграции в SCADA-системы и управления внешними устройствами в прибор можно установить до 2-х интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII.
Для увеличения количества дискретных входов/выходов программируемого реле ОВЕН ПР200 применяются модули расширения ОВЕН ПРМ.
Исполнение
- ширина корпуса 7 «автоматов» (7din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями;
- съемные клеммники — для удобства монтажа;
- «ключи» для предотвращения неправильного подключения.
Где применяются?
- водоподготовка,
- водоочистка,
- вентиляция,
- отопление.
