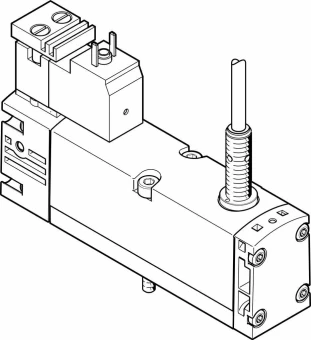

Распределитель с электроуправлением Festo VSVA-B-M52-MZ-A1-1C1-ANC

Артикул: 560744

Сравнения

Избранное

Производитель:

Festo

Артикул:

560744

Наименование:

Распределитель с электроуправлением

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

VSVA

Наименование:

Распределитель с электроуправлением

Группа:

С датчиком

Тип оборудования:

Распределители

Технические характеристики

Датчик сопротивления короткого замыкания:

Пульсирующий

Тип управления:

Электромагнитное

Ручное дублирование:

Покрытый

Тип действия:

Моностабильный

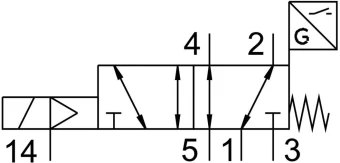

Количество линий и позиций:

5/2 лин./поз.

Питание пилотного каскада:

Внешний

Время выключения распределитель - датчик:

11 мс

Позитивный тестовый импульс с логикой 0:

1000 мкс

Функция быстрого выхлопа:

Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту

Защита от переполюсовки:

Для всех электрических соединений

Размер плиты:

26 мм

Датчик тока холостого хода:

<= 10 мА

Время включения распределитель - датчик:

60 мс

Расход на индивидуальной плите:

1100 л/мин

Класс защиты:

IP65 NEMA 4

Присоединение:

1/4

Уровень звукового давления:

85 дБ(А)

Тип пилотного управления:

Непрямого действия

Расход в составе блока:

1100 л/мин

Время выключения:

41 мс

Тип конструкции:

Золотниковый

Тип сброса:

Пружинный

Максимальный момент затяжки, установка распределителя:

От 1,8 до 2,2 Нм

Опрос позиции переключения:

Нормальное положение с датчиком

Принцип измерения:

Индуктивный

Негативный тестовый импульс с логикой 1:

800 мкс

Выход переключателя:

NPN

Максимальный стандартный расход:

1400

Время включения:

21 мс

Рабочий цикл:

100 %

Направление потока:

Любое

Отображение статуса переключения датчика:

LED

Дополнительные характеристики

Отображение статуса сигнала:

С принадлежностями

Защита от перекрытия:

Да

Условия эксплуатации

Пилотное давление:

От 3 до 10 бар

Максимальное рабочее давление:

16 бар

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Относительная влажность воздуха:

От 0 % до 90 %

Температура окружающей среды:

От -5 °C до +50 °C

Рабочая среда:

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Электрические характеристики

Расположение контактов:

Тип С

Падение напряжения датчика:

<= 2 В

Мощность катушки:

1,8 Вт

Максимальный выходной ток датчика:

200 мА

Электрическая безопасность:

Без заземления

Остаточная пульсация датчика:

± 10 %

Подключение датчика:

Кабель 2,5 м

Рабочее напряжение катушки:

24 В DC

Максимальная частота переключения датчика:

5 Гц

Допустимые колебания напряжения:

-15 %/+10 %

Номинальное рабочее напряжение DC:

24 В

Диапазон рабочего напряжения датчика:

От 10 до 30 В DC

Массо-габаритные и монтажные характеристики

Тип присоединения:

Соединительная плита

Вес:

332 г

Тип присоединения на входе:

Внутренняя резьба

Выхлоп пилота, канал 82/84:

Канализированный; Не направленный

Условный проход:

9 мм

Ширина:

26 мм

Присоединение выхлопа:

1/4

Подвод пилотного воздуха 12/14:

Соединительная плита размер 26 мм по стандарту ISO 15407-1

Тип крепления:

Соединительная плита

Положение при сборке:

Любое

Тип резьбы:

Особенности материалов

Материал уплотнения:

FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)

Материал корпуса:

Алюминиевое литье под давление; PA (Полиамид)

Материал винтов:

Гальванизированная сталь

Замечания по материалу:

Соответствует директиве RoHS

Тип уплотнения:

Мягкий

Стандарты

Авторизация:

C-Tick

Соответствует стандарту:

ISO 15407-1

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Интерфейс пилота:

В соответствии со стандартом ISO 15218
