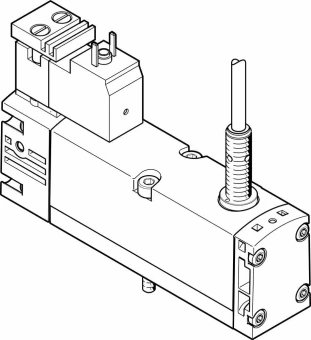

Распределитель с электроуправлением Festo VSVA-B-M52-MZ-A1-1C1-APC

Артикул: 560725

Сравнения

Избранное

Производитель:

Festo

Артикул:

560725

Наименование:

Распределитель с электроуправлением

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Распределитель с электроуправлением

Серия товара:

VSVA

Тип оборудования:

Распределители

Группа:

С датчиком

Дополнительные характеристики

Защита от перекрытия:

Да

Отображение статуса сигнала:

С принадлежностями

Условия эксплуатации

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Максимальное рабочее давление:

16 бар

Относительная влажность воздуха:

От 0 % до 90 %

Пилотное давление:

От 3 до 10 бар

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Рабочая среда:

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Температура окружающей среды:

От -5 °C до +50 °C

Технические характеристики

Питание пилотного каскада:

Внешний

Время выключения распределитель - датчик:

11 мс

Уровень звукового давления:

85 дБ(А)

Рабочий цикл:

100 %

Тип сброса:

Пружинный

Присоединение:

1/4

Датчик сопротивления короткого замыкания:

Пульсирующий

Класс защиты:

IP65 NEMA 4

Функция быстрого выхлопа:

Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту

Позитивный тестовый импульс с логикой 0:

1000 мкс

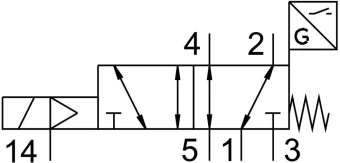

Количество линий и позиций:

5/2 лин./поз.

Защита от переполюсовки:

Для всех электрических соединений

Тип пилотного управления:

Непрямого действия

Тип управления:

Электромагнитное

Отображение статуса переключения датчика:

LED

Негативный тестовый импульс с логикой 1:

800 мкс

Максимальный стандартный расход:

1400

Тип действия:

Моностабильный

Датчик тока холостого хода:

<= 10 мА

Время включения распределитель - датчик:

60 мс

Расход на индивидуальной плите:

1100 л/мин

Принцип измерения:

Индуктивный

Выход переключателя:

PNP

Расход в составе блока:

1100 л/мин

Размер плиты:

26 мм

Максимальный момент затяжки, установка распределителя:

От 1,8 до 2,2 Нм

Направление потока:

Любое

Ручное дублирование:

Покрытый

Время выключения:

41 мс

Тип конструкции:

Золотниковый

Опрос позиции переключения:

Нормальное положение с датчиком

Время включения:

21 мс

Особенности материалов

Материал корпуса:

Алюминиевое литье под давление; PA (Полиамид)

Материал уплотнения:

FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)

Тип уплотнения:

Мягкий

Замечания по материалу:

Соответствует директиве RoHS

Материал винтов:

Гальванизированная сталь

Стандарты

Соответствует стандарту:

ISO 15407-1

Авторизация:

C-Tick

Интерфейс пилота:

В соответствии со стандартом ISO 15218

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Массо-габаритные и монтажные характеристики

Выхлоп пилота, канал 82/84:

Канализированный; Не направленный

Подвод пилотного воздуха 12/14:

Соединительная плита размер 26 мм по стандарту ISO 15407-1

Условный проход:

9 мм

Тип присоединения на входе:

Внутренняя резьба

Ширина:

26 мм

Тип присоединения:

Соединительная плита

Положение при сборке:

Любое

Тип резьбы:

Тип крепления:

Соединительная плита

Вес:

332 г

Присоединение выхлопа:

1/4

Электрические характеристики

Максимальный выходной ток датчика:

200 мА

Максимальная частота переключения датчика:

5 Гц

Остаточная пульсация датчика:

± 10 %

Электрическая безопасность:

Без заземления

Мощность катушки:

1,8 Вт

Подключение датчика:

Кабель 2,5 м

Расположение контактов:

Тип С

Номинальное рабочее напряжение DC:

24 В

Диапазон рабочего напряжения датчика:

От 10 до 30 В DC

Допустимые колебания напряжения:

-15 %/+10 %

Падение напряжения датчика:

<= 2 В

Рабочее напряжение катушки:

24 В DC
