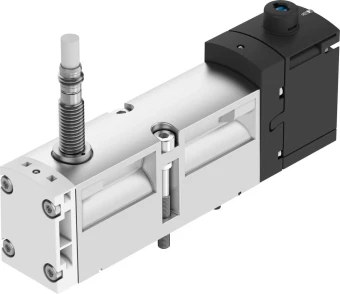

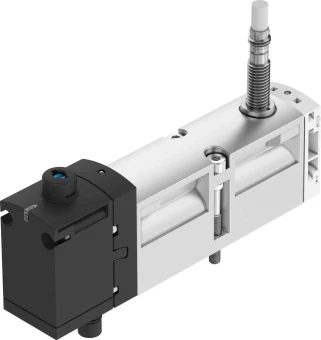

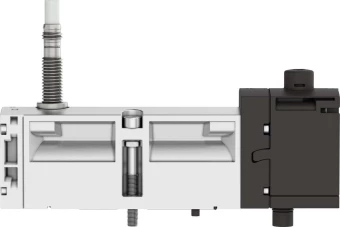

Распределитель с электроуправлением Festo VSVA-B-M52-MZ-A1-1T1L-APP

Артикул: 8033073

Сравнения

Избранное

Производитель:

Festo

Артикул:

8033073

Наименование:

Распределитель с электроуправлением

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Группа:

С датчиком

Наименование:

Распределитель с электроуправлением

Тип оборудования:

Распределители

Серия товара:

VSVA

Электрические характеристики

Импульсная мощность:

2,5 кВ

Максимальный выходной ток датчика:

200 мА

Количество контактов:

4-пин

Тип электрического подключения:

Разъем

Диапазон рабочего напряжения датчика:

От 10 до 30 В DC

Рабочее напряжение катушки:

24 В DC

Максимальная частота переключения датчика:

5.000 Гц

Номинальное рабочее напряжение DC:

24 В

Мощность катушки:

1,6 Вт

Остаточная пульсация датчика:

± 10 %

Допустимые колебания напряжения:

± 10 %

Падение напряжения датчика:

<= 2 В

Подключение датчика:

Разъем; 3-пин; M8X1

Дополнительные характеристики

Защита от перекрытия:

Да

Отображение статуса сигнала:

LED

Массо-габаритные и монтажные характеристики

Подвод пилотного воздуха 12/14:

Коллектор, размер 26 мм по ISO 15407-2

Присоединение выхлопа:

1/4

Тип присоединения на входе:

Внутренняя резьба

Выхлоп пилота, канал 82/84:

Канализированный; Не направленный

Тип крепления:

На монтажной плите; Коллектор

Условный проход:

9 мм

Ширина:

26 мм

Тип присоединения:

Коллектор

Вес:

264 г

Положение при сборке:

Любое

Тип резьбы:

Условия эксплуатации

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Температура окружающей среды:

От -5 °C до +50 °C

Максимальное рабочее давление:

10 бар

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Рабочая среда:

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Степень загрязнения:

Пилотное давление:

От 3 до 10 бар

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Относительная влажность воздуха:

От 0 % до 90 %

Технические характеристики

Отображение статуса переключения датчика:

LED

Максимальный момент затяжки:

От 1,8 до 2,2 Нм

Уровень звукового давления:

85 дБ(А)

Негативный тестовый импульс с логикой 1:

1100 мкс

Тип действия:

Моностабильный

Присоединение:

1/4

Время включения распределитель - датчик:

60 мс

Тип конструкции:

Золотниковый

Расход на индивидуальной плите:

1200 л/мин

Направление потока:

Любое

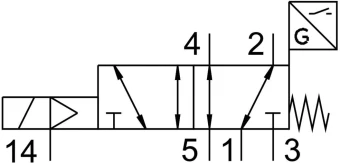

Количество линий и позиций:

5/2 лин./поз.

Расход клапана с оптимизированной пропускной способностью:

1,350 л/мин

Время включения:

20 мс

Тип сброса:

Пружинный

Максимальный стандартный расход:

1400

Расход в составе блока:

1100 л/мин

Время выключения:

54 мс

Принцип измерения:

Индуктивный

Рабочий цикл:

100 %

Ручное дублирование:

Покрытый

Датчик тока холостого хода:

<= 10 мА

Опрос позиции переключения:

Нормальное положение с датчиком

Датчик сопротивления короткого замыкания:

Пульсирующий

Выход переключателя:

PNP

Тип управления:

Электромагнитное

Функция быстрого выхлопа:

Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту

Время выключения распределитель - датчик:

11 мс

Защита от переполюсовки:

Для всех электрических соединений

Тип пилотного управления:

Непрямого действия

Подходит для работы с вакуумом:

Да

Класс защиты:

IP65 NEMA 4

Размер плиты:

26 мм

Питание пилотного каскада:

Внешний

Позитивный тестовый импульс с логикой 0:

1200 мкс

Особенности материалов

Материал винтов:

Гальванизированная сталь

Материал корпуса:

Алюминиевое литье под давление; PA (Полиамид)

Замечания по материалу:

Соответствует директиве RoHS

Материал уплотнения:

FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)

Тип уплотнения:

Мягкий

Стандарты

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Авторизация:

C-Tick CSA (OL) C UL us - Recognized (OL)

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
