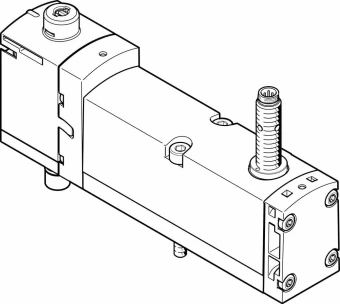

Распределитель с электроуправлением Festo VSVA-B-M52-MZD-A1-1T1L-APP
Артикул: 560724
Сравнения
Избранное
Производитель:
Festo
Артикул:
560724
Наименование:
Распределитель с электроуправлением
Перейти к описанию
Описание и характеристики
Основные характеристики
Наименование:
Распределитель с электроуправлением
Тип оборудования:
Распределители
Группа:
С датчиком
Серия товара:
VSVA
Массо-габаритные и монтажные характеристики
Тип присоединения на входе:
Внутренняя резьба
Тип крепления:
На монтажной плите; Коллектор
Тип резьбы:
G
Ширина:
26 мм
Вес:
264 г
Подвод пилотного воздуха 12/14:
Коллектор, размер 26 мм по ISO 15407-2
Условный проход:
9 мм
Выхлоп пилота, канал 82/84:
Канализированный; Не направленный
Присоединение выхлопа:
1/4
Положение при сборке:
Любое
Тип присоединения:
Коллектор
Стандарты
Авторизация:
C-Tick CSA (OL) C UL us - Recognized (OL)
Сопротивление ударной нагрузке:
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Стойкость к вибрации:
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Условия эксплуатации
Максимальное рабочее давление:
10 бар
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Относительная влажность воздуха:
От 0 % до 90 %
Степень загрязнения:
3
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Обозначение CE:
В соответствии с директивой EU по электромагнитной совместимости EMC
Температура окружающей среды:
От -5 °C до +50 °C
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Пилотное давление:
От 3 до 10 бар
Дополнительные характеристики
Защита от перекрытия:
Да
Отображение статуса сигнала:
LED
Электрические характеристики
Мощность катушки:
1,6 Вт
Импульсная мощность:
2,5 кВ
Допустимые колебания напряжения:
± 10 %
Диапазон рабочего напряжения датчика:
От 10 до 30 В DC
Подключение датчика:
Разъем; 3-пин; M8X1
Падение напряжения датчика:
<= 2 В
Максимальная частота переключения датчика:
5.000 Гц
Остаточная пульсация датчика:
± 10 %
Максимальный выходной ток датчика:
200 мА
Рабочее напряжение катушки:
24 В DC
Номинальное рабочее напряжение DC:
24 В
Количество контактов:
4-пин
Особенности материалов
Материал корпуса:
Алюминиевое литье под давление; PA (Полиамид)
Замечания по материалу:
Соответствует директиве RoHS
Материал винтов:
Гальванизированная сталь
Тип уплотнения:
Мягкий
Материал уплотнения:
FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)
Технические характеристики

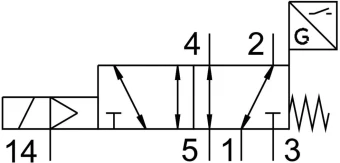

Количество линий и позиций:
5/2 лин./поз.
Рабочий цикл:
100 %
Максимальный момент затяжки:
От 1,8 до 2,2 Нм
Расход клапана с оптимизированной пропускной способностью:
1,350 л/мин
Негативный тестовый импульс с логикой 1:
1100 мкс
Класс защиты:
IP65 NEMA 4
Время включения распределитель - датчик:
60 мс
Уровень звукового давления:
85 дБ(А)
Расход в составе блока:
1100 л/мин
Принцип измерения:
Индуктивный
Питание пилотного каскада:
Внешний; Внутренний
Отображение статуса переключения датчика:
LED
Время включения:
20 мс
Время выключения распределитель - датчик:
11 мс
Размер плиты:
26 мм
Направление потока:
Любое
Расход на индивидуальной плите:
1200 л/мин
Датчик сопротивления короткого замыкания:
Пульсирующий
Выход переключателя:
PNP
Время выключения:
54 мс
Максимальный стандартный расход:
1400
Опрос позиции переключения:
Нормальное положение с датчиком
Функция быстрого выхлопа:
Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту
Присоединение:
1/4
Ручное дублирование:
Защелкиваемый; Толкающий; Покрытый
Тип сброса:
Пружинный
Тип конструкции:
Золотниковый
Датчик тока холостого хода:
<= 10 мА
Тип действия:
Моностабильный
Защита от переполюсовки:
Для всех электрических соединений
Тип пилотного управления:
Непрямого действия
Тип управления:
Электромагнитное
Позитивный тестовый импульс с логикой 0:
1200 мкс
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
