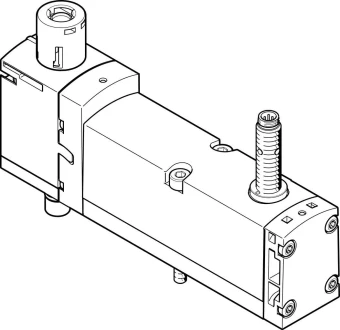

Распределитель с электроуправлением Festo VSVA-B-M52-MZTR-A1-1T1L-ANC

Артикул: 8033030

Сравнения

Избранное

Производитель:

Festo

Артикул:

8033030

Наименование:

Распределитель с электроуправлением

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Распределитель с электроуправлением

Тип оборудования:

Распределители

Серия товара:

VSVA

Группа:

С датчиком

Массо-габаритные и монтажные характеристики

Тип присоединения на входе:

Внутренняя резьба

Тип крепления:

На монтажной плите; Коллектор

Тип присоединения:

Коллектор

Условный проход:

9 мм

Выхлоп пилота, канал 82/84:

Канализированный; Не направленный

Вес:

307 г

Ширина:

26 мм

Подвод пилотного воздуха 12/14:

Коллектор, размер 26 мм по ISO 15407-2

Тип резьбы:

Положение при сборке:

Любое

Присоединение выхлопа:

1/4

Технические характеристики

Расход на индивидуальной плите:

1200 л/мин

Направление потока:

Любое

Датчик тока холостого хода:

<= 10 мА

Максимальный стандартный расход:

1400

Класс защиты:

IP65 NEMA 4

Время выключения распределитель - датчик:

11 мс

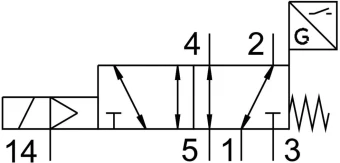

Количество линий и позиций:

5/2 лин./поз.

Время включения распределитель - датчик:

60 мс

Принцип измерения:

Индуктивный

Тип управления:

Электромагнитное

Защита от переполюсовки:

Для всех электрических соединений

Ручное дублирование:

С принадлежностями, с защелкой; Толкающий

Тип сброса:

Пружинный

Максимальный момент затяжки:

От 1,8 до 2,2 Нм

Отображение статуса переключения датчика:

LED

Размер плиты:

26 мм

Функция быстрого выхлопа:

Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту

Опрос позиции переключения:

Нормальное положение с датчиком

Негативный тестовый импульс с логикой 1:

1100 мкс

Тип действия:

Моностабильный

Датчик сопротивления короткого замыкания:

Пульсирующий

Выход переключателя:

NPN

Присоединение:

1/4

Рабочий цикл:

100 %

Время выключения:

54 мс

Позитивный тестовый импульс с логикой 0:

1200 мкс

Питание пилотного каскада:

Внешний

Расход в составе блока:

1100 л/мин

Уровень звукового давления:

85 дБ(А)

Подходит для работы с вакуумом:

Да

Расход клапана с оптимизированной пропускной способностью:

1,350 л/мин

Тип пилотного управления:

Непрямого действия

Время включения:

20 мс

Тип конструкции:

Золотниковый

Дополнительные характеристики

Защита от перекрытия:

Да

Отображение статуса сигнала:

LED

Условия эксплуатации

Максимальное рабочее давление:

10 бар

Рабочая среда:

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Пилотное давление:

От 3 до 10 бар

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Степень загрязнения:

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Относительная влажность воздуха:

От 0 % до 90 %

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Температура окружающей среды:

От -5 °C до +50 °C

Стандарты

Авторизация:

C-Tick CSA (OL) C UL us - Recognized (OL)

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Особенности материалов

Материал корпуса:

Алюминиевое литье под давление; PA (Полиамид)

Замечания по материалу:

Соответствует директиве RoHS

Материал уплотнения:

FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)

Тип уплотнения:

Мягкий

Материал винтов:

Гальванизированная сталь

Электрические характеристики

Падение напряжения датчика:

<= 2 В

Тип электрического подключения:

Разъем

Рабочее напряжение катушки:

24 В DC

Мощность катушки:

1,6 Вт

Максимальная частота переключения датчика:

5.000 Гц

Диапазон рабочего напряжения датчика:

От 10 до 30 В DC

Остаточная пульсация датчика:

± 10 %

Импульсная мощность:

2,5 кВ

Номинальное рабочее напряжение DC:

24 В

Максимальный выходной ток датчика:

200 мА

Подключение датчика:

Кабель 2,5 м

Допустимые колебания напряжения:

± 10 %

Количество контактов:

4-пин
