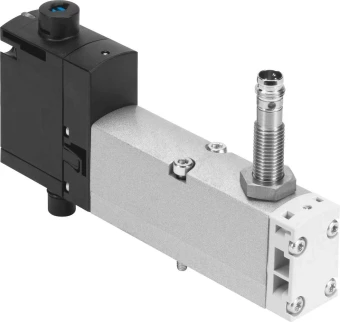

Распределитель с электроуправлением Festo VSVA-B-M52-MZTR-A2-1T1L-APX-0.5

Артикул: 8033459

Сравнения

Избранное

Производитель:

Festo

Артикул:

8033459

Наименование:

Распределитель с электроуправлением

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Распределитель с электроуправлением

Тип оборудования:

Распределители

Серия товара:

VSVA

Группа:

С датчиком

Массо-габаритные и монтажные характеристики

Подвод пилотного воздуха 12/14:

Коллектор, размер 18 мм по ISO 15407-2

Тип присоединения на входе:

Внутренняя резьба

Тип крепления:

На монтажной плите; Коллектор

Положение при сборке:

Любое

Вес:

157 г

Тип резьбы:

Условный проход:

5 мм

Тип присоединения:

Коллектор

Выхлоп пилота, канал 82/84:

Канализированный; Не направленный

Ширина:

18 мм

Присоединение выхлопа:

1/8

Особенности материалов

Материал корпуса:

Алюминиевое литье под давление; PA (Полиамид)

Замечания по материалу:

Соответствует директиве RoHS

Тип уплотнения:

Мягкий

Материал уплотнения:

FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)

Материал винтов:

Гальванизированная сталь

Стандарты

Соответствует стандарту:

ISO 15407-2

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Авторизация:

C-Tick CSA (OL) C UL us - Recognized (OL)

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

Присоединение:

1/8

Позитивный тестовый импульс с логикой 0:

1500 мкс

Время выключения:

38 мс

Направление потока:

Любое

Подходит для работы с вакуумом:

Да

Максимальный стандартный расход:

750

Класс защиты:

IP65 NEMA 4

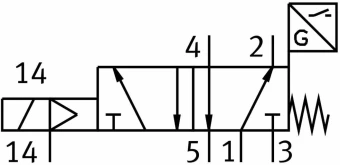

Количество линий и позиций:

5/2 лин./поз.

Принцип измерения:

Индуктивный

Тип пилотного управления:

Непрямого действия

Уровень звукового давления:

85 дБ(А)

Функция быстрого выхлопа:

Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту

Время включения:

12 мс

Опрос позиции переключения:

Нормальное положение с датчиком

Питание пилотного каскада:

Внешний

Отображение статуса переключения датчика:

LED

Максимальный момент затяжки:

От 0,8 до 1,2 Нм

Ручное дублирование:

С принадлежностями, с защелкой; Толкающий

Время выключения распределитель - датчик:

9 мс

Негативный тестовый импульс с логикой 1:

800 мкс

Тип управления:

Электромагнитное

Тип сброса:

Пружинный

Размер плиты:

18 мм

Выход переключателя:

PNP

Защита от переполюсовки:

Для всех электрических соединений

Рабочий цикл:

100 %

Датчик тока холостого хода:

<= 10 мА

Расход клапана с оптимизированной пропускной способностью:

700 л/мин

Время включения распределитель - датчик:

32 мс

Расход в составе блока:

550 л/мин

Тип действия:

Моностабильный

Расход на индивидуальной плите:

600 л/мин

Датчик сопротивления короткого замыкания:

Пульсирующий

Тип конструкции:

Золотниковый

Дополнительные характеристики

Защита от перекрытия:

Да

Отображение статуса сигнала:

LED

Условия эксплуатации

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Максимальное рабочее давление:

10 бар

Рабочая среда:

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Относительная влажность воздуха:

От 0 % до 90 %

Пилотное давление:

От 3 до 10 бар

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Степень загрязнения:

Температура окружающей среды:

От -5 °C до +50 °C

Электрические характеристики

Максимальный выходной ток датчика:

200 мА

Падение напряжения датчика:

<= 2 В

Тип электрического подключения:

Разъем

Рабочее напряжение катушки:

24 В DC

Допустимые колебания напряжения:

± 10 %

Остаточная пульсация датчика:

± 10 %

Подключение датчика:

Разъем; Кабель; 4-пин; M12X1; 0,5 м

Максимальная частота переключения датчика:

5.000 Гц

Мощность катушки:

1,6 Вт

Диапазон рабочего напряжения датчика:

От 10 до 30 В DC

Номинальное рабочее напряжение DC:

24 В

Импульсная мощность:

2,5 кВ

Количество контактов:

4-пин

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
