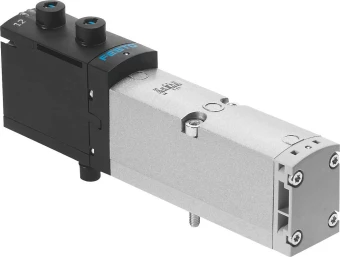

Распределитель с электроуправлением Festo VSVA-B-P53BD-ZTR-A1-1T1L

Артикул: 8039187

Сравнения

Избранное

Производитель:

Festo

Артикул:

8039187

Наименование:

Распределитель с электроуправлением

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Распределитель с электроуправлением

Тип оборудования:

Распределители

Группа:

Стандартные

Серия товара:

VSVA

Условия эксплуатации

Максимальное рабочее давление:

10 бар

Степень загрязнения:

Рабочая среда:

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Относительная влажность воздуха:

От 0 % до 90 %

Температура окружающей среды:

От -5 °C до +50 °C

Пилотное давление:

От 3 до 10 бар

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Массо-габаритные и монтажные характеристики

Тип присоединения на входе:

Внутренняя резьба

Размер клапана:

26 мм

Тип крепления:

На монтажной плите

Выхлоп пилота, канал 82/84:

Канализированный; Не направленный

Тип резьбы:

Присоединение выхлопа:

1/4

Условный проход:

9 мм

Тип присоединения:

Коллектор

Положение при сборке:

Любое

Вес:

301 г

Подвод пилотного воздуха 12/14:

Соединительная плита размер 26 мм по стандарту ISO 15407-1

Дополнительные характеристики

Защита от перекрытия:

Нет

Отображение статуса сигнала:

LED

Стандарты

Соответствует стандарту:

ISO 15407-2

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Авторизация:

CSA (OL) С UL us - Recognized (OL)

Электрические характеристики

Тип электрического подключения:

Разъем

Допустимые колебания напряжения:

± 10 %

Количество контактов:

4-пин

Импульсная мощность:

2,5 кВ

Номинальное рабочее напряжение DC:

24 В

Стандарт электрического подключения:

ISO 15407-2

Мощность катушки:

1,6 Вт

Рабочее напряжение катушки:

24 В DC

Технические характеристики

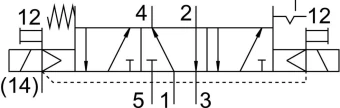

Количество линий и позиций:

5/3 лин./поз.

Направление потока:

Нереверсивный

Рабочий цикл:

100 %

Максимальный стандартный расход:

850

Питание пилотного каскада:

Внешний

Тип конструкции:

Золотниковый

Негативный тестовый импульс с логикой 1:

1100 мкс

Присоединение:

1/4

Уровень звукового давления:

85 дБ(А)

Асимметричное время переключения вкл.:

16 мс для канала управления 12; 9 мс для канала управления 14

Тип сброса:

Пружинный; Электрический

Тип управления:

Электромагнитное

Функция быстрого выхлопа:

Дросселирующий; Через дроссельную плиту; Через индивидуальную монтажную плиту

Расход клапана с оптимизированной пропускной способностью:

950 л/мин

Расход в составе блока:

850 л/мин

Асимметричное время переключения выкл.:

26 мс для канала управления 12; 36 мс для канала управления 14

Рабочая позиция:

Канал 4 под давлением, канал 2 на выхлоп

Тип пилотного управления:

Непрямого действия

Максимальный момент затяжки:

От 1,8 до 2,2 Нм

Позитивный тестовый импульс с логикой 0:

1200 мкс

Размер плиты:

26 мм

Класс защиты:

IP65 NEMA 4

Ручное дублирование:

С принадлежностями, с защелкой; Толкающий

Расход на индивидуальной плите:

900 л/мин

Особенности материалов

Материал корпуса:

Алюминиевое литье под давление; PA (Полиамид)

Замечания по материалу:

Соответствует директиве RoHS

Материал винтов:

Гальванизированная сталь

Материал уплотнения:

FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)

Тип уплотнения:

Мягкий
