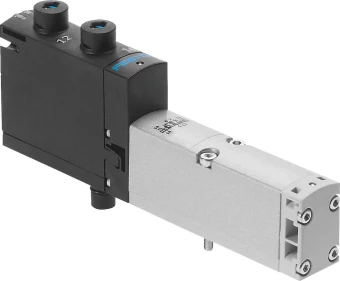

Распределитель с электроуправлением Festo VSVA-B-P53BD-ZTR-A2-1T1L

Артикул: 8040110

Сравнения

Избранное

Производитель:

Festo

Артикул:

8040110

Наименование:

Распределитель с электроуправлением

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Группа:

Стандартные

Тип оборудования:

Распределители

Наименование:

Распределитель с электроуправлением

Серия товара:

VSVA

Электрические характеристики

Стандарт электрического подключения:

ISO 15407-2

Количество контактов:

4-пин

Тип электрического подключения:

Разъем

Номинальное рабочее напряжение DC:

24 В

Импульсная мощность:

2,5 кВ

Допустимые колебания напряжения:

± 10 %

Рабочее напряжение катушки:

24 В DC

Мощность катушки:

1,6 Вт

Массо-габаритные и монтажные характеристики

Вес:

172 г

Условный проход:

5 мм

Присоединение выхлопа:

1/8

Тип крепления:

На монтажной плите

Тип присоединения на входе:

Внутренняя резьба

Тип резьбы:

Выхлоп пилота, канал 82/84:

Канализированный; Не направленный

Размер клапана:

18 мм

Подвод пилотного воздуха 12/14:

Коллектор, размер 18 мм по ISO 15407-2

Положение при сборке:

Любое

Тип присоединения:

Коллектор

Стандарты

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Соответствует стандарту:

ISO 15407-2

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Дополнительные характеристики

Защита от перекрытия:

Нет

Отображение статуса сигнала:

LED

Условия эксплуатации

Температура окружающей среды:

От -5 °C до +50 °C

Рабочая среда:

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Максимальное рабочее давление:

10 бар

Относительная влажность воздуха:

От 0 % до 90 %

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Степень загрязнения:

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Пилотное давление:

От 3 до 10 бар

Особенности материалов

Материал винтов:

Гальванизированная сталь

Замечания по материалу:

Соответствует директиве RoHS

Материал корпуса:

Алюминиевое литье под давление; PA (Полиамид)

Тип уплотнения:

Мягкий

Материал уплотнения:

FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)

Технические характеристики

Максимальный стандартный расход:

370

Асимметричное время переключения выкл.:

28 мс для управления канал 12

Размер плиты:

18 мм

Расход в составе блока:

370 л/мин

Уровень звукового давления:

85 дБ(А)

Расход клапана с оптимизированной пропускной способностью:

430 л/мин

Расход на индивидуальной плите:

400 л/мин

Класс защиты:

IP65 NEMA 4

Функция быстрого выхлопа:

Дросселирующий; Через дроссельную плиту; Через индивидуальную монтажную плиту

Тип управления:

Электромагнитное

Позитивный тестовый импульс с логикой 0:

1500 мкс

Тип конструкции:

Золотниковый

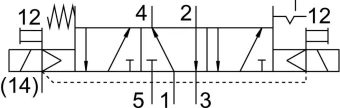

Количество линий и позиций:

5/3 лин./поз.

Тип сброса:

Пружинный; Электрический

Максимальный момент затяжки:

От 0,8 до 1,2 Нм

Присоединение:

1/8

Питание пилотного каскада:

Внешний

Направление потока:

Нереверсивный

Асимметричное время переключения вкл.:

12 мс для управления канал 12; 9 мс для канала управления 14

Ручное дублирование:

С принадлежностями, с защелкой; Толкающий

Негативный тестовый импульс с логикой 1:

800 мкс

Рабочий цикл:

100 %

Тип пилотного управления:

Непрямого действия

Рабочая позиция:

Канал 4 под давлением, канал 2 на выхлоп

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
