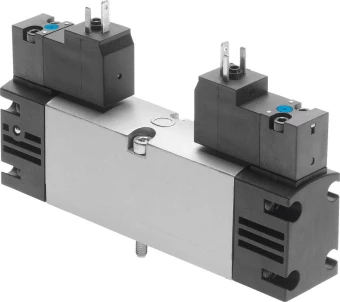

Распределитель с электроуправлением Festo VSVA-B-P53E-ZH-A1-3AC1

Артикул: 547244

Сравнения

Избранное

Производитель:

Festo

Артикул:

547244

Наименование:

Распределитель с электроуправлением

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Распределитель с электроуправлением

Тип оборудования:

Распределители

Серия товара:

VSVA

Группа:

Стандартные

Стандарты

Соответствует стандарту:

ISO 15407-1

Интерфейс пилота:

В соответствии со стандартом ISO 15218

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Массо-габаритные и монтажные характеристики

Тип присоединения на входе:

Внутренняя резьба

Подвод пилотного воздуха 14:

Соединительная плита размер 26 мм по стандарту ISO 15407-1

Выхлоп пилота, канал 82/84:

Не канализированный в соответствии со стандартом; Канализированный

Тип резьбы:

Тип крепления:

На монтажной плите

Положение при сборке:

Любое

Вес:

305 г

Подвод пилотного воздуха 12:

Соединительная плита размер 26 мм по стандарту ISO 15407-1

Тип присоединения:

Соединительная плита

Условный проход:

9 мм

Присоединение выхлопа:

1/4

Размер клапана:

26 мм

Особенности материалов

Материал корпуса:

Алюминиевое литье под давление

Замечания по материалу:

Соответствует директиве RoHS

Тип уплотнения:

Мягкий

Материал уплотнения:

HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

Материал винтов:

Гальванизированная сталь

Дополнительные характеристики

Защита от перекрытия:

Да

Отображение статуса сигнала:

LED

Технические характеристики

Количество линий и позиций:

5/3 лин./поз.

Направление потока:

Реверсивный

Время переключения:

35 мс

Присоединение:

1/4

Рабочий цикл:

100 %

Ручное дублирование:

Толкающий

Размер плиты:

26 мм

Расход в составе блока:

1000 л/мин

Максимальный стандартный расход:

1400

Питание пилотного каскада:

Внешний

Тип конструкции:

Золотниковый

Время включения:

23 мс

Максимальный момент затяжки, установка распределителя:

2 Нм

Класс защиты:

IP65 NEMA 4

Уровень звукового давления:

85 дБ(А)

Тип сброса:

Пружинный

Рабочая позиция:

Выхлоп в центральной позиции

Функция быстрого выхлопа:

Дросселирующий

Время выключения:

58 мс

Расход на индивидуальной плите:

1100 л/мин

Тип управления:

Электромагнитное

Тип пилотного управления:

Непрямого действия

Электрические характеристики

Расположение контактов:

Тип С

Допустимые колебания напряжения:

-15 % / +10 %

Мощность переключения:

2,9 ВA

Мощность удержания:

2,1 ВA

Электрическая безопасность:

С заземлением

Стандарт электрического подключения:

DIN EN 175301-803

Рабочее напряжение катушки:

220 В AC

Частота катушки:

50/60 Гц

Условия эксплуатации

Максимальное рабочее давление:

16 бар

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Относительная влажность воздуха:

От 0 % до 90 %

Рабочая среда:

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая среда пилотного каскада:

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Обозначение CE:

В соответствии с директивой EU по оборудованию низкого напряжения

Пилотное давление:

От 3 до 10 бар

Температура окружающей среды:

От -5 °C до +50 °C

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
