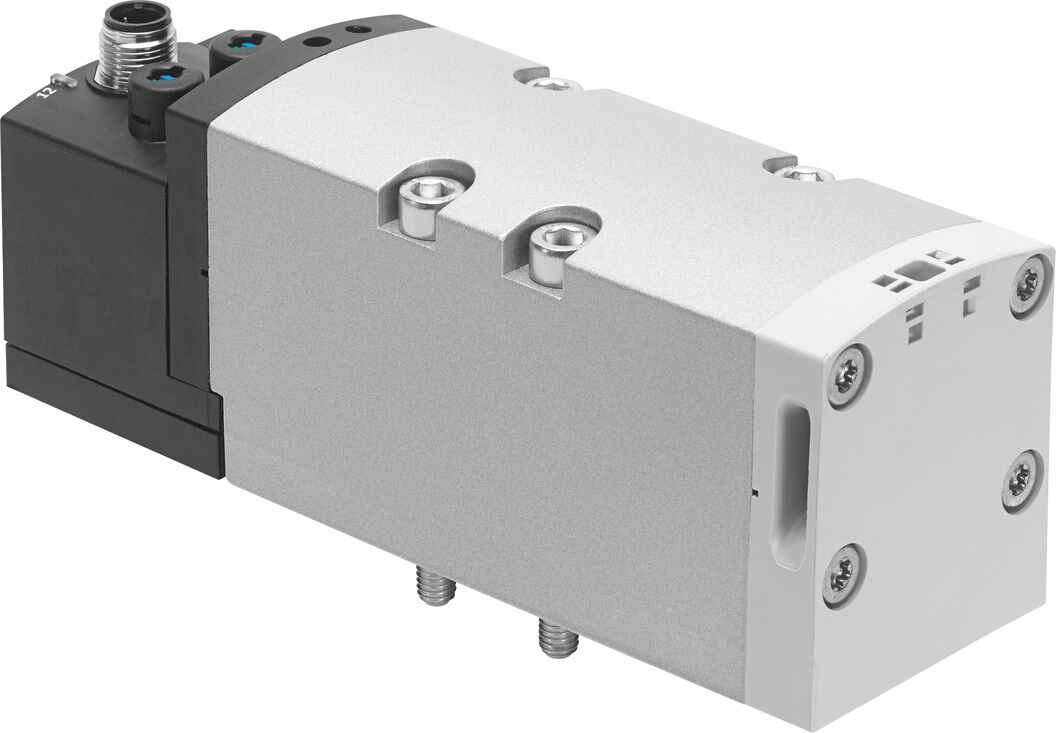

Распределитель с электроуправлением Festo VSVA-B-T32H-AZD-D2-1R5L

Артикул: 567002

Сравнения

Избранное

Производитель:

Festo

Артикул:

567002

Наименование:

Распределитель с электроуправлением

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Тип оборудования:

Распределители

Наименование:

Распределитель с электроуправлением

Группа:

Стандартные

Серия товара:

VSVA

Массо-габаритные и монтажные характеристики

Тип крепления:

На монтажной плите

Положение при сборке:

Любое

Тип присоединения на входе:

Внутренняя резьба

Тип резьбы:

Ширина:

52 мм

Условный проход:

15 мм

Подвод пилотного воздуха 12/14:

Соединительная плита, размер 2 согласно ISO 5599-1

Вес:

740 г

Монтажный шаг:

59 мм

Присоединение выхлопа:

3/8

Выхлоп пилота, канал 82/84:

Не канализированный в соответствии со стандартом; Канализированный

Тип присоединения:

Соединительная плита

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS

Тип уплотнения:

Мягкий

Материал корпуса:

Алюминиевое литье под давление; PA (Полиамид)

Материал винтов:

Гальванизированная сталь

Материал уплотнения:

FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

Дополнительные характеристики

Защита от перекрытия:

Да

Отображение статуса сигнала:

LED

Стандарты

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Соответствует стандарту:

ISO 5599-1

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Авторизация:

C-Tick С CSA us (OL) С UL us - Recognized (OL)

Условия эксплуатации

Рабочая среда пилотного каскада:

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Пилотное давление:

От 3 до 10 бар

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Относительная влажность воздуха:

От 0 % до 90 %

Рабочая среда:

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Температура окружающей среды:

От -5 °C до +50 °C

Электрические характеристики

Номинальный ток обрыва на катушку:

165 мА до 30 мс

Количество контактов:

3-жильный

Тип электрического подключения:

Центральный разъем

Допустимые колебания напряжения:

± 10 %

Рабочее напряжение катушки:

24 В DC

Номинальный ток с уменьшением тока:

35 мА после 30 мс

Электрическое подключение:

M12X1

Форма подключения:

Круглая

Мощность катушки:

4,6 Вт

Технические характеристики

Позитивный тестовый импульс с логикой 0:

1000 мкс

Тип пилотного управления:

Непрямого действия

Питание пилотного каскада:

Внешний

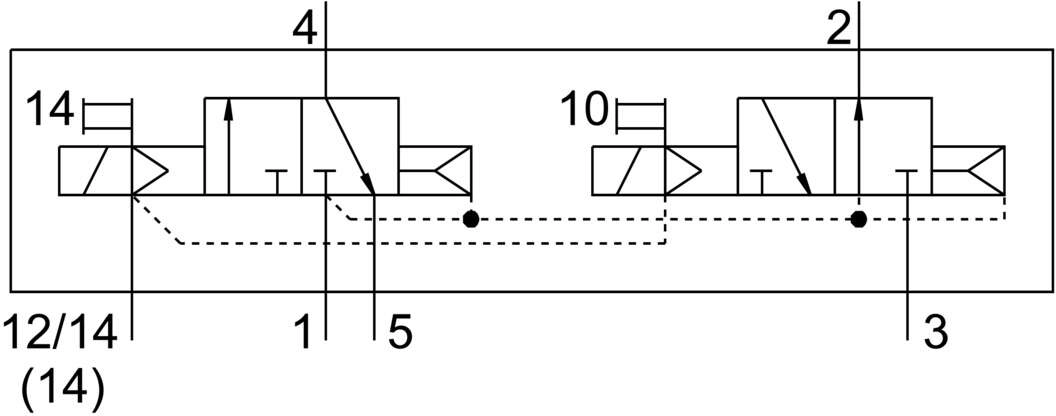

Количество линий и позиций:

2x3/2 лин./поз.

Ручное дублирование:

Защелкиваемый; Толкающий

Расход в составе блока:

2200 л/мин

Присоединение:

3/8

Тип действия:

Моностабильный

Размер плиты:

2 мм

Класс защиты:

IP65 NEMA 4

Негативный тестовый импульс с логикой 1:

3500 мкс

Функция распределителя:

Н. О. или Н. З.

Максимальный стандартный расход:

3000

Тип сброса:

Пневматический

Расход на индивидуальной плите:

2000 л/мин

Время выключения:

35 мс

Время включения:

20 мс

Направление потока:

Нереверсивный

Тип конструкции:

Золотниковый

Функция быстрого выхлопа:

Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту

Тип управления:

Электромагнитное

Рабочий цикл:

100 %

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
