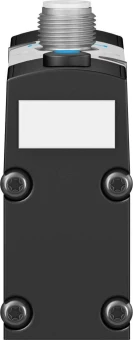

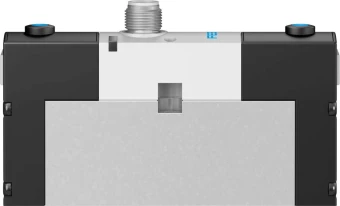

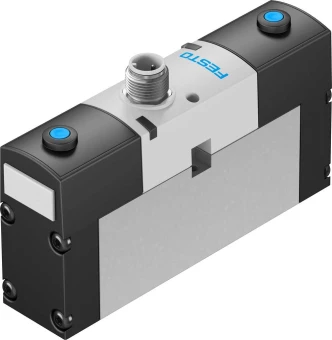

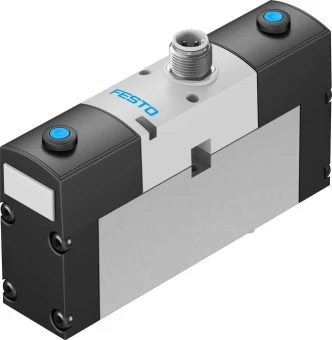

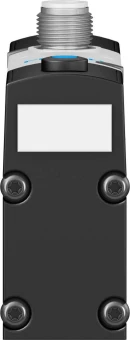

Распределитель с электроуправлением Festo VSVA-B-T32H-AZH-A1-1R2L

Артикул: 534524

Сравнения

Избранное

Производитель:

Festo

Артикул:

534524

Наименование:

Распределитель с электроуправлением

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Тип оборудования:

Распределители

Наименование:

Распределитель с электроуправлением

Серия товара:

VSVA

Группа:

Стандартные

Массо-габаритные и монтажные характеристики

Монтажный шаг:

27 мм

Подвод пилотного воздуха 12/14:

Соединительная плита размер 26 мм по стандарту ISO 15407-1

Тип присоединения на входе:

Внутренняя резьба

Ширина:

26 мм

Условный проход:

9 мм

Вес:

270 г

Тип крепления:

На монтажной плите. Со сквозным отверстием и винтом

Выхлоп пилота, канал 82/84:

Не канализированный в соответствии со стандартом; Канализированный

Положение при сборке:

Любое

Стандарты

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Соответствует стандарту:

ISO 15407-1

Авторизация:

C-Tick С CSA us (OL) С UL us - Recognized (OL)

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Особенности материалов

Тип уплотнения:

Мягкий

Материал корпуса:

Алюминиевое литье под давление

Материал уплотнения:

FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

Замечания по материалу:

Соответствует директиве RoHS

Дополнительные характеристики

Защита от перекрытия:

Да

Отображение статуса сигнала:

LED

Технические характеристики

Расход в составе блока:

900 л/мин

Класс защиты:

IP65 NEMA 4

Максимальный момент затяжки, установка распределителя:

От 1,8 до 2,2 Нм

Тип действия:

Моностабильный

Рабочий цикл:

100 %

Направление потока:

Нереверсивный

Функция распределителя:

Н. О. и Н. З.

Расход на индивидуальной плите:

1000 л/мин

Время выключения:

33 мс

Тип сброса:

Пневматический

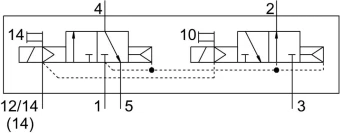

Количество линий и позиций:

2x3/2 лин./поз.

Тип пилотного управления:

Непрямого действия

Ручное дублирование:

Толкающий

Функция быстрого выхлопа:

Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту

Тип управления:

Электромагнитное

Питание пилотного каскада:

Внешний

Время включения:

20 мс

Негативный тестовый импульс с логикой 1:

500 мкс

Позитивный тестовый импульс с логикой 0:

500 мкс

Тип конструкции:

Золотниковый

Максимальный стандартный расход:

1250

Условия эксплуатации

Рабочая среда пилотного каскада:

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Пилотное давление:

От 3 до 8 бар

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии:

2 - Средняя стойкость к коррозии

Температура окружающей среды:

От -5 °C до +50 °C

Относительная влажность воздуха:

От 0 % до 90 %

Рабочая среда:

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Электрические характеристики

Форма подключения:

Круглая

Количество контактов:

4-пин

Мощность переключения:

2,4 Вт

Тип электрического подключения:

Центральный разъем

Номинальный ток с уменьшением тока:

30 мА после 20 мс

Мощность удержания:

1 Вт

Допустимые колебания напряжения:

± 10 %

Электрическое подключение:

M8X1

Рабочее напряжение катушки:

24 В DC

Номинальный ток обрыва на катушку:

110 мА до 20 мс

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
