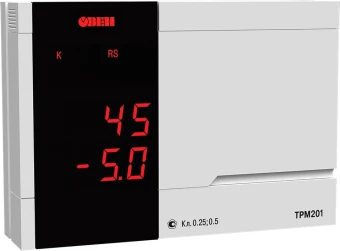

Регулятор с универсальным входом и RS-485 ОВЕН ТРМ201-Н2.Т

Артикул: 55879

Сравнения

Избранное

Производитель:

ОВЕН

Артикул:

55879

Наименование:

Регулятор

Перейти к описанию

13 468 ₽

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Регулятор с универсальным входом и RS-485 Owen ТРМ201-Н2-Т — регулятор с универсальным входом и интерфейсом RS-485. Прибор предназначен для измерения и автоматического регулирования температуры (при использовании в качестве датчиков ТС или ТП), а также других физических параметров, значения которых могут быть преобразованы датчиками в унифицированный сигнал постоянного тока или напряжения.

Информация о любом из измеренных параметров отображается на встроенном четырехразрядном цифровом индикаторе. Измеритель соответствуют ГОСТ Р 52931– 2008 и относится к изделиям государственной системы промышленных приборов и средств автоматизации. Прибор зарегистрирован в Государственном реестре средств измерений.

Основные функции

измерение температуры и других физических величин (давления, влажности, расхода, уровня и т. п.) с помощью стандартных датчиков;
цифровая фильтрация и коррекция входного сигнала;
масштабирование шкалы для аналогового входа;
регулирование измеряемой величины по двухпозиционному (релейному) закону;
формирование выходного тока 4...20 мА для регистрации измеряемых данных или управления исполнительными механизмами по П-закону (в модификации ТРМ201-Х.И);
отображение текущего измерения на встроенном светодиодном ЦИ;
вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода);
регистрация данных на ПК и конфигурирование прибора с компьютера через интерфейс RS-485;

Особенности

универсальный вход для подключения измерительных датчиков: термопреобразователей сопротивления (ТСМ или ТСП 50/100, Pt100), термопар (ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т)), активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В;
регулирование входной величины: двухпозиционное регулирование, аналоговое П-регулирование;
встроенный интерфейс RS -485 (протокол ОВЕН, Modbus ASCII/RTU);
конфигурирование на ПК или с лицевой панели прибора;
быстрый доступ к изменению уставки с лицевой панели прибора;
уровни защиты настроек прибора для разных групп специалистов;
дистанционное управление регулятором (запуск/остановка).

Эксплуатация

Прибор ОВЕН ТРМ201 может работать в одном из 3-х режимов:

двухпозиционный регулятор (компаратор, устройство сравнения);
аналоговый П-регулятор;
измеритель-регистратор.

Режим работы определяется типом установленного в приборе выходного устройства (ВУ).

Для работы в режиме компаратора требуется выходное устройство ключевого типа (реле, транзисторный ключ, оптосимистор, логический выход для управления внешним твердотельным реле).

Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА.

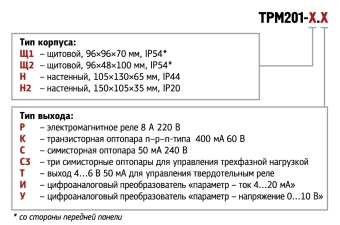

Исполнение

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2.

Где применяются?

Измеритель применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании. Прибор может использоваться на промышленных объектах, подконтрольных Ростехнадзору.

Комплектность

Прибор ТРМ201;
Руководство по эксплуатации;
Паспорт и Гарантийный талон;
Комплект крепежных элементов;
Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 10 шт.;
Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.;
Методика поверки (по требованию заказчика).

Основные характеристики

Наименование:

Регулятор

Серия товара:

ТРМ201

Массо-габаритные и монтажные характеристики

Вес:

Не более 0,5 кг

Условия эксплуатации

Температура эксплуатации:

От +1 °С до + 50 °С

Технические характеристики

Класс защиты:

IP20

Количество входов:

Класс точности:

0,5/0,25

Предел основной приведенной погрешности измерения для остальных видов сигналов:

В пределах 0,5 %

Диапазон частоты:

От 47 Гц до 63 Гц

Напряжение питания:

От 90 В до 245 В

Протоколы передачи данных:

ОВЕН, Modbus RTU, Modbus ASCII

Тип корпуса:

Настенный

Предел основной приведенной погрешности измерения для термометров сопротивления:

В пределах 0,25 %

Габаритные размеры:

150×105×35 мм

Потребляемая мощность:

6 ВА

Время опроса одного входа:

Не более 1 с

Тип входов:

Универсальный

Тип интерфейса:

RS-485

Скорость передачи данных:

2,4, 4,8, 9,6, 14,4, 19,6, 28,8, 38,4, 57,6, 115,2 кбит/с

Тип кабеля:

Экранированная витая пара

Тип выходных устройств:

Выход для управления внешним твердотельным реле

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
