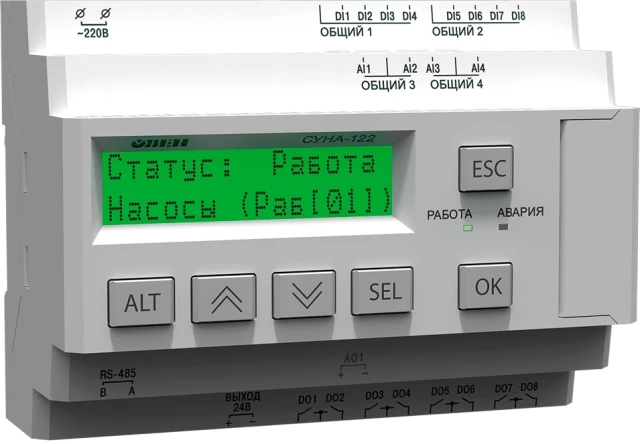

Система управления насосами автоматическая ОВЕН СУНА-122.24.05.10

Артикул: 83917

Сравнения

Избранное

Производитель:

ОВЕН

Артикул:

83917

Наименование:

Каскадный контроллер

Перейти к описанию

16 464 ₽

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Каскадный контроллер для управления насосами с преобразователем частоты Owen СУНА-122-24-05-10 — каскадный контроллер, предназначенный для управления насосными группами совместно с преобразователем частоты ОВЕН ПЧВ. Позволяет осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке.

Основные преимущества

Контроллер позволяет реализовать следующие алгоритмы управления насосными группами:

снижение затрат на потребление электроэнергии;
точное поддержание заданного давления и равномерный износ насосов;
защита всех насосов системы от аварийных ситуаций;
экономия на покупке и установке частотных преобразователей для ведомых двигателей.

Особенности

прибор полностью совместим с частотными преобразователями ОВЕН ПЧВ1, ПЧВ2 и ПЧВ3;
простая интеграция в системы диспетчеризации и удаленного управления (RS-485, Modbus RTU/ASCII);
интуитивно-понятное русскоязычное меню;
возможность доработки пользовательского алгоритма под задачу заказчика.

Эксплуатация

Контроллер позволяет реализовать различные алгоритмы каскадного управления насосными группами.

Регулирование давления (3 насоса) по аналоговому датчику давления:

1 частотный преобразователь, постоянный мастер без чередования;
1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса;
1 частотный преобразователь, переменный мастер с чередованием.

Регулирование давления (2 насоса) по аналоговому датчику давления:

1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса.

Регулирование уровня (2 насоса) по аналоговому датчику давления:

1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса.

Исполнение

Каскадный контроллер СУНА-122 выпускается в 5-и модификациях. Приборы монтируются на DIN-рейку 35 мм.

Где применяются?

Контроллер предназначен для каскадного управления насосными группами совместно с частотными преобразователями в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных поселков, детских садов, школ, больниц и других объектов.

Комплектность

Прибор СУНА-122;
Руководство по эксплуатации;
Паспорт и Гарантийный талон;
Комплект клеммных соединителей;
Кабель USB.

Основные характеристики

Наименование:

Каскадный контроллер

Серия товара:

СУНА-122

Дополнительные характеристики

Тип дисплея:

Текстовый монохромный ЖКИ с подсветкой

Технические характеристики

Электрическая прочность изоляции:

1780 В

Период обновления результатов измерения четырех каналов:

Не более 10 мс

Количество знакомест:

2х16 символов

Класс защиты:

IP20

Количество аналоговых выходов:

Количество дискретных входов:

Тип выходного устройства дискретных выходов:

Дискретный, релейные (нормально разомкнутые контакты)

Габаритные размеры:

123×90×58 мм

Количество дискретных выходов:

Напряжение питания:

От 19 В до 30 В

Потребляемая мощность:

Не более 10 ВА

Тип выходного устройства аналоговых выходов:

ЦАП «параметр-ток»

Группа алгоритма:

Регулирование давления, 3 насоса по аналоговому датчику давления

Интерфейс связи:

RS-485

Дискретные индикаторы:

Два светодиодных индикатора (красный и зеленый)

Скорости передачи данных:

9600, 14400, 19200, 38400, 57600, 115200 бит/сек

Количество кнопок:

Тип корпуса:

DIN-реечный

Уровень сигнала, соответствующий «логическому нулю»:

От -3 В до 5 В

Уровень сигнала, соответствующий «логической единице»:

От 15 В до 30 В

Минимальная длительность импульса, воспринимаемая дискретным входом:

2 мс

Протоколы передачи данных:

Modbus RTU, Modbus ASCII

Номер алгоритма:

ПЧВ постоянный мастер без чередования

Количество аналоговых входов:

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
