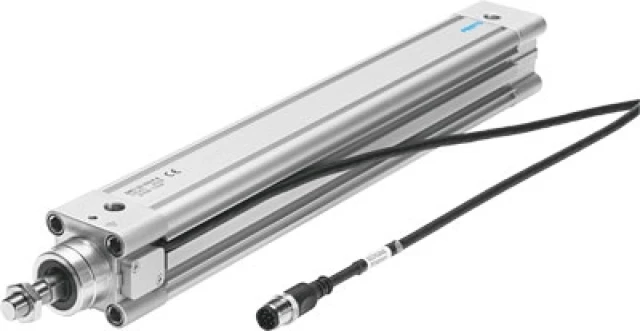

Стандартный цилиндр Festo DNCI-32
Артикул: 535411
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
DNCI
Наименование:
Стандартный цилиндр
Массо-габаритные и монтажные характеристики
Конец штока:
Наружная резьба
Базовый вес на 0 мм хода:
521 г
Перемещаемая масса при ходе 0 мм:
95 г
Дополнительный коэффициент массы на 10 мм хода:
8 г
Резьба на штоке:
M10x1,25
Длина кабеля:
1,5 м
Тип крепления:
Внутренняя резьба
Дополнительный вес на 10 мм хода:
30 г
Тип резьбы:
G
Стандарты
Соответствует стандарту:
ISO 15552 (до сих пор также VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
Технические характеристики
Позиция монтажа, soft stop:
Любое
Ход сервопневматического позиционирования:
100 ... 500 мм
Минимальная нагрузка, вертикальная:
3 кг
Максимальная нагрузка, горизонтальная:
45 кг
Максимальное поле магнитной интерференции:
10КА/м на расстоянии 100 м
Энергия удара в крайних положениях:
0,1 Нм
Максимальный момент защиты от поворота:
<= 0,05 Нм
Определение позиции:
Для герконовСо встроенным датчиком перемещения
Защита от скручивания/направляющая:
Двусторонний шток поршня
Присоединение 2:
1/8
Теоретическое усилие при 6 бар, прямой ход:
От 415 до 483 Н
Наименьший ход позиционирования:
3% от макс. ходаНо не более, чем 20 мм
Выходной сигнал:
Аналоговый
Минимальная скорость перемещения:
0,05 м/с
Ход Soft Stop:
100 ... 500 мм
Типичная сила трения:
35 Н
Максимальная скорость перемещения:
> 1,5 м/с
Стандартное время позиционирования при малом ходе, горизонтально:
0,35/0,55 с
Стандартное время позиционирования при большом ходе, горизонтально:
0,45/0,7 с
Позиция монтажа, позиционирование:
Любое
Метод измерения:
Цифровой
Рабочее давление, позиционирование/soft stop:
От 4 до 8 бар
Теоретическое усилие при 6 бар, обратный ход:
415 Н
Ход:
От 10 до 2.000 мм
Повторяемость:
0,5 мм
Тип конструкции:
ПоршеньШтокКорпус из профиля
Минимальная нагрузка, горизонтальная:
3 кг
Максимальное контролируемое усилие при выдвижении:
435 Н
Максимальная нагрузка, вертикальная:
15 кг
Варианты исполнения:
С установленным зажимным модулемУдлиненный штокОдносторонний шток
Электрическое присоединение, датчик перемещения:
8-пин
Демпфирование:
Нерегулируемое
Сокращение хода в конечных положениях:
>= 10 мм
Точность, промежуточная позиция soft stop:
+/- 2 мм
Класс защиты:
IP65по IEC 60529
Максимальное контролируемое усилие при втягивании:
374 Н
Диаметр поршня:
32 мм
Условия эксплуатации
Примечание по рабочей среде:
Температура точки росы на 10°C ниже температуры окружающей/Рабочей среды
Обозначение CE:
В соответствии с директивой EU по электромагнитной совместимости EMC
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82:
Испытан в соответствии с уровенем опасности 2
Температура окружающей среды:
От -20 °C до +80 °C
Сопротивление коррозии:
1 - Низкая стойкость к коррозии
Стойкость к вибрации по DIN/IEC 68, части 2 - 6:
Испытан в соответствии с уровенем опасности 2
Особенности материалов
Материал крышки:
Алюминиевый сплав
Материал головки датчика:
POM (Полиформальдегид)
Материал колбы цилиндра:
Алюминий; Гладкое анодирование
Замечания по материалу:
Соответствует директиве RoHS
Материал оплетки кабеля:
TPE-U(PUR) (Термопластичный полиуретан)
Материал винтов:
Сталь
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
Материал крышки датчика:
Алюминий
Материал корпуса разъема:
PBT (Полибутилентерефталат)
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
