Сенсорная панель оператора Owen СП307-Б — сенсорная панель оператора. Представляет собой устройство класса «человеко-машинный интерфейс», предназначено для отображения и изменения значений параметров ПЛК или других подключаемых приборов, а также для ведения архива событий или значений. Панель позволяет отображать на экране ход выполнения технологического процесса и редактировать значения параметров, отвечающих за функционирование системы.
Основные функции
- отображение состояния управляемого объекта в режиме реального времени с использованием графических пиктограмм (индикаторы, графики, линейки, условные обозначения оборудования и т. д.);
- отображение сенсорных элементов, с помощью которых оператор управляет функционированием объекта;
- управление функционированием ПЛК и/или других устройств;
- запись и чтение значений регистров ПЛК и/или других устройств, к которым подключается панель;
- оперативное изменение режима работы (изменение внешнего вида экрана и интерфейса управления, параметров управления и пр.) путем загрузки нового проекта;
- работа в режиме Master или Slave.
Эксплуатация
Конфигурирование СП3хх осуществляется в среде «Конфигуратор СП300». Рекомендуется для совместного применения с ОВЕН ПЛК, ПР, ПЧВ, ТРМ.
Исполнение
Каждая модель (кроме СП315) выпускается в двух модификациях — базовой (-Б) и расширенной (-Р). Модификации имеют разные наборы интерфейсов.

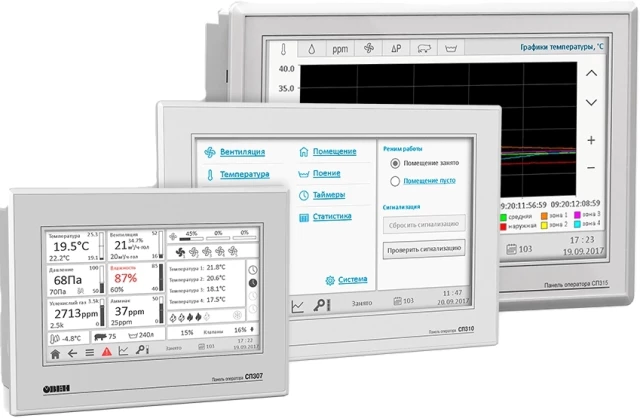

В базовом варианте семи- и десятидюймовые модели СП307-Б и СП310-Б имеют два последовательных интерфейса RS-485/RS-232 для обмена с ПЛК и порт USB-B для подключения к компьютеру. Линейка сенсорных панелей СП3хх представлена тремя моделями, отличающимися между собой диагональю дисплея (7’’/10,1’’/15,6’’).
В расширенных модификациях панелей оператора СП307-Р, СП310-Р и СП315-Р также присутствует Ethernet-порт для обмена данными с контроллером и порт USB-A для подключения USB-flash-накопителей.
Панели выпускаются в корпусах для щитового крепления.
Комплектность
- Прибор СП3хх;
- Руководство по эксплуатации;
- Паспорт и Гарантийный талон;
- Комплект крепежных элементов;
- Кабель USB для загрузки ПО.
