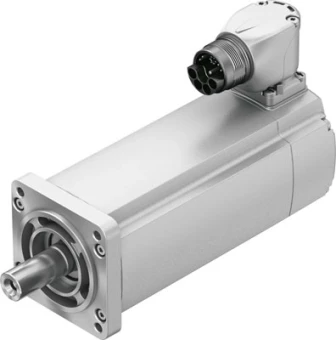

Серводвигатель Festo EMMT-AS-60-

Артикул: 4808568

Сравнения

Избранное

Производитель:

Festo

Артикул:

4808568

Наименование:

Серводвигатель

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Серводвигатель

Серия товара:

EMMT

Технические характеристики

Интерфейс поворотного энкодера:

EnDat 22

Общий момент инерции массы при подъеме:

0,169 ... 0,49 кг/см²

Момент удержания:

0,66 ... 1,66 Нм

DC задержка срабатывания тормоза:

<= 2 мс

Максимальная температура обмотки:

155

Датчик положения ротора, рабочее напряжение постоянного тока:

5 В

Класс расчета параметров по стандарту EN 60034-1:

Класс температурной стойкости по стандарту EN 60034-1:

класс F (155 °C)

Количество пар полюсов:

Номинальная мощность мотора:

190 ... 440 Вт

Тормозной удерживающий момент:

2,5 Нм

Код интерфейса, выход двигателя:

60P

Примечание по окружающей температуре:

До 80 °C с ухудшением характеристик -1,5%/°C

Допустимая радиальная нагрузка на вал:

350 Н

Тепловое сопротивление:

1 ... 1,5 K/Вт

MTTFd, субэлемент:

380 лет, датчик положения ротора

Потребляемая мощность, тормоз:

11 Вт

Постоянный крутящий момент:

0,49 ... 0,53 Нм/A

Номинальная скорость вращения:

3.000 1/мин

MTTF, субэлемент:

190 лет, датчик положения ротора

Время закрытия тормоза:

10 мс

Электрическое подключение 1, тип подключения:

Гибридные разъемы

Обмотка продольной индуктивности Ld (фаза):

4,2 ... 13 мГн

Мониторинг температуры:

Цифровая передача температуры двигателя через EnDat® 2.2

Максимальная скорость:

6.800 ... 12.500 1/мин

Максимальная высота установки:

4.000 м

Тип переключателя обмотки:

Звезда внутри

Обмотка поперечной индуктивности Lq (фаза):

5 ... 15,5 мГн

Электрическое подключение 1, технология подключения:

M23x1

Электрическая постоянная времени:

2,1 ... 3 мс

Индуктивность тормозной катушки:

700 мГц

Сопротивление обмотки фаза-фаза:

2,68 ... 11,7 Ом

Качество баланса:

G 2,5

Номинальный момент:

0,6 ... 1,4 Нм

Момент инерции тормоза:

0,074 кг/см²

Максимальная работа тормозного трения:

5.600 Дж

Датчик положения ротора, абсолютные обнаруживаемые обороты:

1 ... 4.096 g

Концентричность, коаксиальность, осевое биение по DIN SPEC 42955:

Ток холостого хода:

1,6 ... 3,8 A

Индуктивность обмотки фаза-фаза:

7 ... 21 мГн

Триггер энкодера положения ротора:

18 ... 19 бит

Рабочее напряжение DC для тормоза:

24 В

Тепловая постоянная времени:

40 ... 44 мин

Датчик положения ротора, система точности измерения угла:

-120 ... 120 arcsec

Датчик положения ротора, диапазон рабочего напряжения постоянного тока:

От 3,6 до 14 В

Циклы переключения, удерживающий тормоз:

10 миллионов холостых ходов (без работы трения)

Пиковый ток:

5,4 ... 18,3 A

Допустимая осевая нагрузка на вал:

70 Н

Пиковый момент:

1,6 ... 5,6 Нм

Максимальная тормозная скорость без нагрузки:

10.000 1/мин

Время разделения тормоза:

<= 35 мс

Примечание по классу защиты:

IP40 motor shaft without RWDRIP65 motor shaft with RWDR IP67 for motor housing with connection technology

Постоянная мотора:

0,41 ... 0,45 Нм/A

Потребление тормозного тока:

0,46 A

Ток остановки тормоза:

0,33 A

Датчик положения ротора, значения положения на оборот:

262.144 ... 524.288 V

Максимальная механическая скорость:

16.000 1/мин

Класс защиты:

IP40IP65

Измерительный фланец:

250 x 250 x 15 мм, сталь

Обратите внимание на максимальную высоту установки:

На 1000 м, только с понижением -1,0% на 100 м

Стопорный момент:

<1,0% пикового крутящего момента

Датчик положения ротора, обозначение производителя:

ECI 1118EQI 1131

Сопротивление тормозной катушки:

52,4 Ом

Срок хранения при номинальных условиях:

20.000 ч

Датчик положения ротора:

Абсолютный однооборотный энкодерАбсолютный многооборотный энкодер

Тип двигателя по EN 60034-7:

IM B5IM V1IM V3

Номинальный ток мотора:

1,4 ... 3,2 A

Тормоз воздушного потока:

0,33 A

Константа напряжения, фаза-фаза:

29,9 ... 32 мВ/мин

Принцип измерения поворотного энкодера:

Индуктивный

Стандарты

Соответствует стандарту:

IEC 60034

Сертификационный департамент:

UL E342973

Авторизация:

RCM Markc UL us - Recognized (OL)

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Электрические характеристики

Номинальное рабочее напряжение DC:

325 ... 565 В

Количество контактов/проводов:

Массо-габаритные и монтажные характеристики

Положение при сборке:

Любое

Вес:

1.180 ... 2.230 г

Условия эксплуатации

Температура окружающей среды:

От -15 °C до +40 °C

Степень загрязнения:

Относительная влажность воздуха:

0 - 90 %

Температура хранения:

От -20 °C до +70 °C

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMCВ соответствии с директивой EU по оборудованию низкого напряженияВ соответствии с директивой EU RoHS

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS
