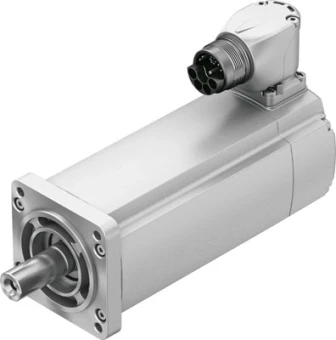

Серводвигатель Festo EMMT-AS-60-L-LS-RSB

Артикул: 5242214

Сравнения

Избранное

Производитель:

Festo

Артикул:

5242214

Наименование:

Серводвигатель

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Серводвигатель

Серия товара:

EMMT

Электрические характеристики

Номинальное рабочее напряжение DC:

325 В

Количество контактов/проводов:

Условия эксплуатации

Относительная влажность воздуха:

0 - 90 %

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Температура хранения:

От -20 °C до +70 °C

Температура окружающей среды:

От -15 °C до +40 °C

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMCВ соответствии с директивой EU по оборудованию низкого напряженияВ соответствии с директивой EU RoHS

Степень загрязнения:

Массо-габаритные и монтажные характеристики

Положение при сборке:

Любое

Вес:

2230 г

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS

Технические характеристики

Сопротивление обмотки фаза-фаза:

2,68 Ом

Примечание по окружающей температуре:

До 80 °C с ухудшением характеристик -1,5%/°C

Электрическое подключение 1, тип подключения:

Гибридные разъемы

Датчик положения ротора, обозначение производителя:

ECI 1118

MTTFd, субэлемент:

380 лет, датчик положения ротора

Постоянный крутящий момент:

0,52 Нм/A

Потребляемая мощность, тормоз:

11 Вт

MTTF, субэлемент:

190 лет, датчик положения ротора

Качество баланса:

G 2,5

Измерительный фланец:

250 x 250 x 15 мм, сталь

Датчик положения ротора, значения положения на оборот:

262.144

Индуктивность тормозной катушки:

700 мГц

Максимальная тормозная скорость без нагрузки:

10.000 1/мин

Тепловое сопротивление:

1,2 K/Вт

Сопротивление тормозной катушки:

52,4 Ом

Тип переключателя обмотки:

Звезда внутри

Мониторинг температуры:

Цифровая передача температуры двигателя через EnDat® 2.2

Индуктивность обмотки фаза-фаза:

7 мГн

Тип двигателя по EN 60034-7:

IM B5IM V1IM V3

Срок хранения при номинальных условиях:

20.000 ч

Номинальный ток мотора:

3 A

Допустимая радиальная нагрузка на вал:

350 Н

Принцип измерения поворотного энкодера:

Индуктивный

DC задержка срабатывания тормоза:

<= 2 мс

Константа напряжения, фаза-фаза:

31,2 мВ/мин

Ток остановки тормоза:

0,33 A

Время разделения тормоза:

<= 35 мс

Тормозной удерживающий момент:

2,5 Нм

Максимальная механическая скорость:

16.000 1/мин

Концентричность, коаксиальность, осевое биение по DIN SPEC 42955:

Класс защиты:

IP40

Тепловая постоянная времени:

44 мин

Датчик положения ротора, рабочее напряжение постоянного тока:

5 В

Максимальная высота установки:

4.000 м

Электрическое подключение 1, технология подключения:

M23x1

Номинальный момент:

1,3 Нм

Обмотка продольной индуктивности Ld (фаза):

4,2 мГн

Потребление тормозного тока:

0,46 A

Циклы переключения, удерживающий тормоз:

10 миллионов холостых ходов (без работы трения)

Номинальная скорость вращения:

3.000 1/мин

Обмотка поперечной индуктивности Lq (фаза):

5 мГн

Электрическая постоянная времени:

3 мс

Класс расчета параметров по стандарту EN 60034-1:

Постоянная мотора:

0,44 Нм/A

Общий момент инерции массы при подъеме:

0,49 кг/см²

Момент удержания:

1,56 Нм

Ток холостого хода:

3,5 A

Триггер энкодера положения ротора:

18 бит

Номинальная мощность мотора:

410 Вт

Тормоз воздушного потока:

0,33 A

Максимальная скорость:

6.800 1/мин

Интерфейс поворотного энкодера:

EnDat 22

Датчик положения ротора, система точности измерения угла:

-120 ... 120 arcsec

Максимальная работа тормозного трения:

5.600 Дж

Датчик положения ротора, диапазон рабочего напряжения постоянного тока:

От 3,6 до 14 В

Обратите внимание на максимальную высоту установки:

На 1000 м, только с понижением -1,0% на 100 м

Датчик положения ротора, абсолютные обнаруживаемые обороты:

Примечание по классу защиты:

IP40 motor shaft without RWDRIP65 motor shaft with RWDR IP67 for motor housing with connection technology

Стопорный момент:

<1,0% пикового крутящего момента

Допустимая осевая нагрузка на вал:

70 Н

Рабочее напряжение DC для тормоза:

24 В

Момент инерции тормоза:

0,074 кг/см²

Класс температурной стойкости по стандарту EN 60034-1:

класс F (155 °C)

Пиковый ток:

18,3 A

Максимальная температура обмотки:

155

Время закрытия тормоза:

10 мс

Датчик положения ротора:

Абсолютный однооборотный энкодер

Пиковый момент:

5,6 Нм

Код интерфейса, выход двигателя:

60P

Количество пар полюсов:

Стандарты

Авторизация:

RCM Markc UL us - Recognized (OL)

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Соответствует стандарту:

IEC 60034

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Сертификационный департамент:

UL E342973

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
