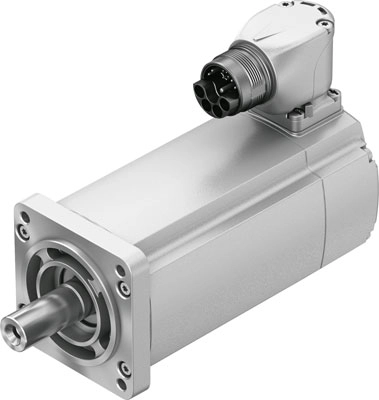

Серводвигатель Festo EMMT-AS-60-S-HS-RS

Артикул: 5242200

Сравнения

Избранное

Производитель:

Festo

Артикул:

5242200

Наименование:

Серводвигатель

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

EMMT

Наименование:

Серводвигатель

Технические характеристики

Номинальная скорость вращения:

3.000 1/мин

Концентричность, коаксиальность, осевое биение по DIN SPEC 42955:

Класс температурной стойкости по стандарту EN 60034-1:

класс F (155 °C)

Допустимая радиальная нагрузка на вал:

350 Н

Класс расчета параметров по стандарту EN 60034-1:

Датчик положения ротора:

Абсолютный однооборотный энкодер

Тип переключателя обмотки:

Звезда внутри

Обратите внимание на максимальную высоту установки:

На 1000 м, только с понижением -1,0% на 100 м

Допустимая осевая нагрузка на вал:

70 Н

Номинальный момент:

0,64 Нм

Измерительный фланец:

250 x 250 x 15 мм, сталь

Номинальная мощность мотора:

200 Вт

Ток холостого хода:

1,7 A

MTTF, субэлемент:

190 лет, датчик положения ротора

Константа напряжения, фаза-фаза:

29,9 мВ/мин

Максимальная высота установки:

4.000 м

Электрическое подключение 1, технология подключения:

M23x1

Электрическое подключение 1, тип подключения:

Гибридные разъемы

Срок хранения при номинальных условиях:

20.000 ч

Количество пар полюсов:

Класс защиты:

IP40

MTTFd, субэлемент:

380 лет, датчик положения ротора

Датчик положения ротора, обозначение производителя:

ECI 1118

Индуктивность обмотки фаза-фаза:

21 мГн

Пиковый момент:

1,6 Нм

Тепловое сопротивление:

1,3 K/Вт

Датчик положения ротора, диапазон рабочего напряжения постоянного тока:

От 3,6 до 14 В

Номинальный ток мотора:

1,6 A

Максимальная скорость:

12.500 1/мин

Примечание по окружающей температуре:

До 80 °C с ухудшением характеристик -1,5%/°C

Тепловая постоянная времени:

40 мин

Постоянная мотора:

0,41 Нм/A

Максимальная механическая скорость:

16.000 1/мин

Стопорный момент:

<1,0% пикового крутящего момента

Постоянный крутящий момент:

0,49 Нм/A

Код интерфейса, выход двигателя:

60P

Принцип измерения поворотного энкодера:

Индуктивный

Общий момент инерции массы при подъеме:

0,169 кг/см²

Примечание по классу защиты:

IP40 motor shaft without RWDRIP65 motor shaft with RWDR IP67 for motor housing with connection technology

Обмотка поперечной индуктивности Lq (фаза):

15,5 мГн

Триггер энкодера положения ротора:

18 бит

Обмотка продольной индуктивности Ld (фаза):

13 мГн

Максимальная температура обмотки:

155

Электрическая постоянная времени:

2,1 мс

Датчик положения ротора, рабочее напряжение постоянного тока:

5 В

Момент удержания:

0,7 Нм

Качество баланса:

G 2,5

Мониторинг температуры:

Цифровая передача температуры двигателя через EnDat® 2.2

Сопротивление обмотки фаза-фаза:

11,7 Ом

Датчик положения ротора, значения положения на оборот:

262.144

Тип двигателя по EN 60034-7:

IM B5IM V1IM V3

Интерфейс поворотного энкодера:

EnDat 22

Датчик положения ротора, система точности измерения угла:

-120 ... 120 arcsec

Датчик положения ротора, абсолютные обнаруживаемые обороты:

Пиковый ток:

5,4 A

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS

Массо-габаритные и монтажные характеристики

Вес:

1180 г

Положение при сборке:

Любое

Условия эксплуатации

Степень загрязнения:

Температура окружающей среды:

От -15 °C до +40 °C

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMCВ соответствии с директивой EU по оборудованию низкого напряженияВ соответствии с директивой EU RoHS

Температура хранения:

От -20 °C до +70 °C

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Относительная влажность воздуха:

0 - 90 %

Стандарты

Сертификационный департамент:

UL E342973

Соответствует стандарту:

IEC 60034

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Авторизация:

RCM Markc UL us - Recognized (OL)

Электрические характеристики

Количество контактов/проводов:

Номинальное рабочее напряжение DC:

565 В
