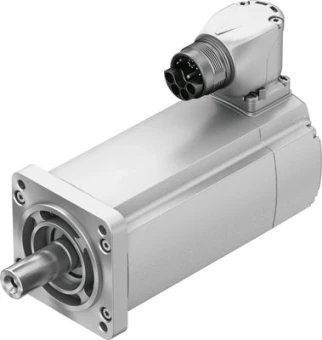

Серводвигатель Festo EMMT-AS-60-S-HS-RSB

Артикул: 5242202

Сравнения

Избранное

Производитель:

Festo

Артикул:

5242202

Наименование:

Серводвигатель

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

EMMT

Наименование:

Серводвигатель

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS

Массо-габаритные и монтажные характеристики

Вес:

1500 г

Положение при сборке:

Любое

Технические характеристики

Максимальная скорость:

12.500 1/мин

Индуктивность тормозной катушки:

700 мГц

Сопротивление тормозной катушки:

52,4 Ом

Максимальная механическая скорость:

16.000 1/мин

Принцип измерения поворотного энкодера:

Индуктивный

Ток остановки тормоза:

0,33 A

Примечание по классу защиты:

IP40 motor shaft without RWDRIP65 motor shaft with RWDR IP67 for motor housing with connection technology

Константа напряжения, фаза-фаза:

29,9 мВ/мин

MTTF, субэлемент:

190 лет, датчик положения ротора

Допустимая радиальная нагрузка на вал:

350 Н

Концентричность, коаксиальность, осевое биение по DIN SPEC 42955:

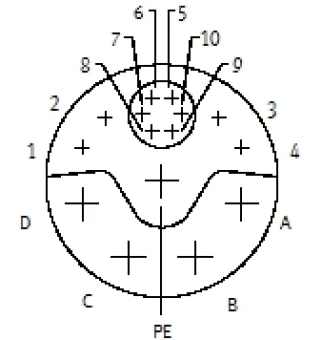

Электрическое подключение 1, тип подключения:

Гибридные разъемы

MTTFd, субэлемент:

380 лет, датчик положения ротора

Электрическое подключение 1, технология подключения:

M23x1

Тепловое сопротивление:

1,5 K/Вт

Время закрытия тормоза:

10 мс

Датчик положения ротора, обозначение производителя:

ECI 1118

Максимальная температура обмотки:

155

Обратите внимание на максимальную высоту установки:

На 1000 м, только с понижением -1,0% на 100 м

Постоянная мотора:

0,41 Нм/A

Тип двигателя по EN 60034-7:

IM B5IM V1IM V3

Количество пар полюсов:

Максимальная высота установки:

4.000 м

Постоянный крутящий момент:

0,49 Нм/A

Измерительный фланец:

250 x 250 x 15 мм, сталь

Интерфейс поворотного энкодера:

EnDat 22

Пиковый момент:

1,6 Нм

Тип переключателя обмотки:

Звезда внутри

Потребляемая мощность, тормоз:

11 Вт

Максимальная работа тормозного трения:

5.600 Дж

Общий момент инерции массы при подъеме:

0,257 кг/см²

Класс температурной стойкости по стандарту EN 60034-1:

класс F (155 °C)

Триггер энкодера положения ротора:

18 бит

Номинальная мощность мотора:

190 Вт

Обмотка поперечной индуктивности Lq (фаза):

15,5 мГн

Датчик положения ротора, рабочее напряжение постоянного тока:

5 В

Обмотка продольной индуктивности Ld (фаза):

13 мГн

Примечание по окружающей температуре:

До 80 °C с ухудшением характеристик -1,5%/°C

Сопротивление обмотки фаза-фаза:

11,7 Ом

Допустимая осевая нагрузка на вал:

70 Н

Момент инерции тормоза:

0,074 кг/см²

Тепловая постоянная времени:

41 мин

Циклы переключения, удерживающий тормоз:

10 миллионов холостых ходов (без работы трения)

Мониторинг температуры:

Цифровая передача температуры двигателя через EnDat® 2.2

Электрическая постоянная времени:

2,1 мс

Класс расчета параметров по стандарту EN 60034-1:

Срок хранения при номинальных условиях:

20.000 ч

Датчик положения ротора:

Абсолютный однооборотный энкодер

Качество баланса:

G 2,5

Номинальная скорость вращения:

3.000 1/мин

Момент удержания:

0,66 Нм

Рабочее напряжение DC для тормоза:

24 В

Номинальный момент:

0,6 Нм

Стопорный момент:

<1,0% пикового крутящего момента

Тормозной удерживающий момент:

2,5 Нм

Потребление тормозного тока:

0,46 A

Максимальная тормозная скорость без нагрузки:

10.000 1/мин

DC задержка срабатывания тормоза:

<= 2 мс

Пиковый ток:

5,4 A

Индуктивность обмотки фаза-фаза:

21 мГн

Время разделения тормоза:

<= 35 мс

Тормоз воздушного потока:

0,33 A

Датчик положения ротора, система точности измерения угла:

-120 ... 120 arcsec

Ток холостого хода:

1,6 A

Датчик положения ротора, значения положения на оборот:

262.144

Код интерфейса, выход двигателя:

60P

Номинальный ток мотора:

1,4 A

Датчик положения ротора, абсолютные обнаруживаемые обороты:

Датчик положения ротора, диапазон рабочего напряжения постоянного тока:

От 3,6 до 14 В

Класс защиты:

IP40

Электрические характеристики

Количество контактов/проводов:

Номинальное рабочее напряжение DC:

565 В

Стандарты

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Сертификационный департамент:

UL E342973

Авторизация:

RCM Markc UL us - Recognized (OL)

Соответствует стандарту:

IEC 60034

Условия эксплуатации

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMCВ соответствии с директивой EU по оборудованию низкого напряженияВ соответствии с директивой EU RoHS

Температура хранения:

От -20 °C до +70 °C

Степень загрязнения:

Относительная влажность воздуха:

0 - 90 %

Температура окружающей среды:

От -15 °C до +40 °C

Сопротивление коррозии:

0 - Нет стойкости к коррозии

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
