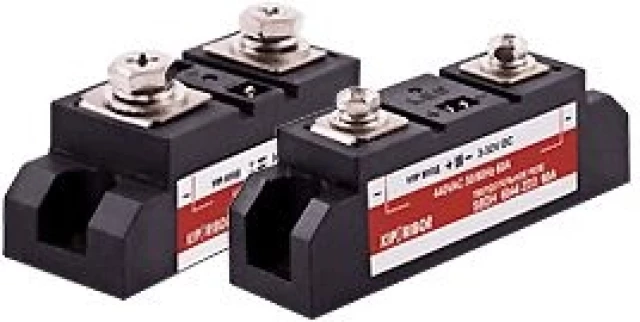

Твердотельные реле для коммутации мощной нагрузки в корпусе промышленного стандарта KIPPRIBOR SBDH-6044-ZD3
Артикул: 38760
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Твердотельное реле
Серия товара:
SBDH
Особенности материалов
Материал основания насоса:
Медь, гальванизированная никелем
Электрические характеристики
Сопротивление изоляции:
500 МОм (при 500 VDC)
Массо-габаритные и монтажные характеристики
Тип монтажа:
Крепление винтами на плоскость на радиатор с вентилятором
Вес:
Более 235 г
Технические характеристики
Тип коммутируемой нагрузки:
Резистивная,Индуктивная
Относительная влажность:
Более 80 % (при +25 °С и ниже без конденсации влаги)
Вид коммутации:
Коммутация при переходе через 0
Рекомендуемый предельный ток индуктивной нагрузки:
6 А
Температура окружающего воздуха:
От -30 °С до +70 °С
Коммутируемое напряжение:
От 40 VAC до 440 VAC
Управляющий сигнал:
Напряжение от 3 VDC до 32 VDC
Тип коммутируемого тока:
Переменный ток
Входное сопротивление:
900 Ом
Габаритные размеры:
94×34×43 мм
Атмосферное давление:
От 84 кПа до 106,7 кПа
Электрическая прочность изоляции:
Соответствует стандартам UL1577 (2500 V в течение одной минуты)
Тип выходных силовых элементов:
Тиристоры SCR-типа на керамической подложке
Тип коммутируемой сети:
Однофазная, Трехфазная(для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.)
Рекомендуемый предельный ток резистивной нагрузки:
45 А
Время переключения:
Не менее 10 мс (при частоте 50 Гц)
Допустимые схемы включения для трехфазной нагрузки:
"Звезда", "Звезда с нейтралью", "Треугольник"
Ток утечки в коммутируемой цепи:
Более 10 мА
Максимально допустимый ток нагрузки:
60 А
Максимальное пиковое напряжение:
12 класс (1200 VAC)
Индикатор:
Светодиод для контроля наличия входного сигнала
Максимальная частота коммутации:
50 Гц
Падение напряжения на реле в коммутируемой цепи:
Не менее 1,6 VAC
Рекомендации по схеме включения:
При управлении индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки
Потребляемый ток в цепи управления:
От 5 мА до 25 мА
Порог выключения:
1 VDC
Пороги включения:
3 VDC
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
