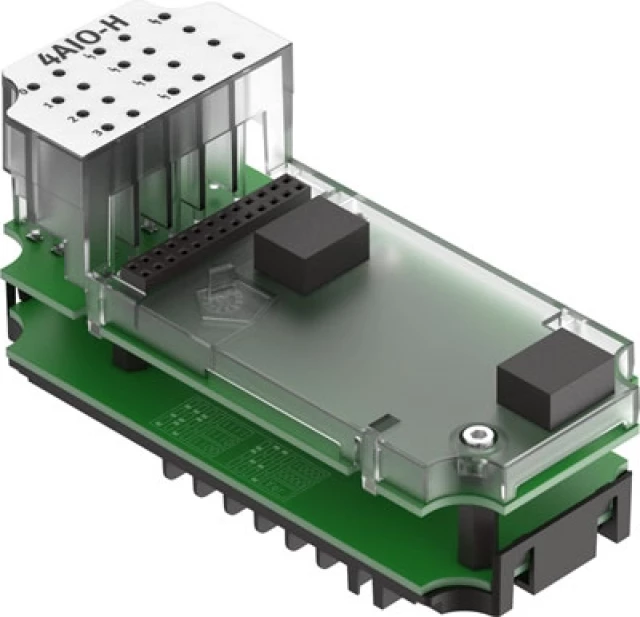

Входной модуль Festo CPX-4AE-4AA-H
Артикул: 8059847
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Входной модуль
Серия товара:
CPX
Группа:
Для CPX
Особенности материалов
Материал корпуса:
PA (Полиамид) с армированиемPC (Поликарбонат)
Замечания по материалу:
Соответствует директиве RoHS
Массо-габаритные и монтажные характеристики
Тип крепления:
На связующий блок
Вес:
77,4 г
Монтажный шаг:
50 мм
Размеры W x L x H:
(вкл.связывающий блок и разъем)50 мм x 107 мм x 70 мм
Интерфейс
Максимальная длина линии:
500 м
Протокол:
Твердый
Условия эксплуатации
Защищен от смены полярности:
Для всех электрических соединений
Температура окружающей среды:
От -5 °C до +50 °C
Обозначение CE:
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии:
1 - Низкая стойкость к коррозии(встроенные)
Относительная влажность воздуха:
95%Не конденсирующий
Температура хранения:
От -20 °C до +70 °C
Стандарты
Стойкость к вибрации:
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке:
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Технические характеристики
Максимальный ток короткого замыкания:
22 мА
Электрическая развязка, канал-канал:
Нет
Типы датчиков:
0 - 20 мА4 - 20 мА4 - 20 мА with HART
Точность повторения:
0.05% при 25º C
Электрическая развязка канал, внутренняя шина:
Да
Класс защиты:
В зависимости от блока подсоединений
Поддержание напряжения питания при сбое:
10 мс
Диагностика:
- Обрыв кабеля по каналу- Нарушение граничных значений по каналу- Выходной сигнал короткого замыкания на канал- Короткое замыкание питания исполнительного механизма- Ошибка параметризации- Перенапряжение выходов- Верхний расход/нижний расход- Входная избыточная нагрузка- Короткое замыкание питания датчика
Светодиодные индикаторы:
- 1 группа диагностики- 4 канала с диагностикой- 4 канала с определение статуса
Элементы управления:
DIL переключатели
Максимальная нагрузка:
750 Ом
Ошибка - выход за пределы допустимого диапазона температур окружающей среды:
+/- 0,3 %
Формат данных:
15 бит + префиксМожет быть масштабирован до 15 бит
Базовое пороговое значение при 25 °C:
+/- 0,1 %
Максимальное холостое напряжение:
28,8 В
Собственное потребление тока при рабочем напряжении:
Typ. 170 мА
Параметры конфигурации:
- Формат данныхОтказоустойчивость по каждому каналуСилы по каждому каналу- Контроль граничных значений/по канальныйНерабочий режим по каждому каналу- Сглаживание измеренного значенияДиапазон сигнала на канал- Overflow/underflow monitoring- Monitoring to NE43 inputs- Режим после короткого замыканияКонтроль обрыва провода / канала
Количество выбираемых аналоговых входов/выходов:
4
Максимальное входное сопротивление:
300 Ом
Минимальное доступное напряжение датчика:
20.7 V at 20 мА
Защита (при коротком замыкании):
Внутренний электронный защитный предохранитель для канала
Электрические характеристики
Диапазон сигнала:
От 0 до 20 мАОт 4 до 20 мАОт 4 до 20 мА with HART
Диапазон рабочего напряжения:
От 8 до 30 В DC
Номинальное рабочее напряжение DC:
24 В
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
