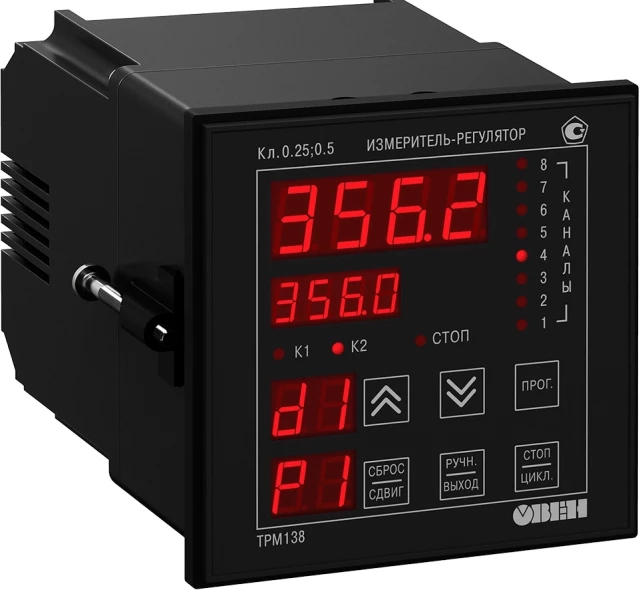

Восьмиканальный регулятор с RS-485 Owen ТРМ138-ИИИИИРРУ — универсальный восьмиканальный измеритель-регулятор. Предназначен для измерения, регистрации и регулирования температуры, давления либо другого физического параметра, одновременного управления несколькими (до 8-ми) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ.
Основные функции
- измерение физических величин, контролируемых входными первичными преобразователями, с учетом нелинейности их НСХ;
- вычисление дополнительных величин: средних значений от 2 до 8 измеренных величин, разностей измеренных величин, скорости изменения измеряемой величины;
- цифровая фильтрация и коррекция измеренных значений для устранения погрешностей;
- отображение результатов измерений и заданных параметров на встроенном светодиодном четырехразрядном ЦИ;
- управление внешними исполнительными механизмами и устройствами по заданным законам регулирования;
- ручное управление исполнительными механизмами и устройствами с помощью кнопок;
- передача компьютеру информации о значениях контролируемых датчиками величин и установленных рабочих параметрах, а также настройка параметров с ПК;
- вывод информации о неисправностях на ЦИ и аварийная сигнализация;
- сохранение заданных параметров в энергонезависимой памяти.
Особенности
- встроенный интерфейс rs-485;
- поддержка протоколов обмена ОВЕН, Modbus-RTU (Slave) и Modbus-ASCII (Slave);
- восемь универсальных входов для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.);
- до восьми каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин: регулирование по двухпозиционному закону (для каналов с ВУ тип Р,К,С или Т), регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10 В);
- от 1 до 8 встроенных выходных устройств различных типов в выбранной пользователем комбинации;
- режим ручного управления выходными устройствами;
- для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.
Эксплуатация
- конфигурирование функциональной схемы и редактирование параметров осуществляется с помощью встроенной клавиатуры управления (на лицевой панели) либо на ПК с помощью программы-конфигуратора;
- бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.
Исполнение
Прибор выпускается в щитовом корпусе типа Щ4 и Щ7.
Где применяются?
Прибор предназначен для построения автоматических систем контроля и регулирования технологических процессов в различных областях промышленности, в сельском и коммунальном хозяйстве. Терморегулятор используется в многозонных печах, в системах защитной автоматики.
Комплектность
- Прибор ТРМ138;
- Руководство по эксплуатации;
- Паспорт и Гарантийный талон;
- Комплект крепежных элементов;
- Методика поверки (по требованию заказчика).
